В проекте душевой без поддона длинный канал выглядит почти незаметно: тонкая линия в плитке, ровный вход, никакого порога. Но после первого включения большого верхнего душа вода может подойти к открытому краю раньше, чем уйдёт в канализацию. Причина не обязательно в «плохом трапе»: иногда его низкая монтажная версия отводит меньше воды, иногда выпускная труба уложена без нужного уклона, а иногда готовый пол направляет воду мимо решётки. Эти ошибки трудно исправлять после плитки, поэтому слив нужно выбирать вместе с лейкой и конструкцией пола. Покажем, какие цифры действительно сопоставимы и что запросить у монтажника до заказа оборудования.
Короткий ответ: нужны три проверки, а не одна цифра в каталоге
Первое — расход душа. Берут не диаметр лейки, а паспортный или измеренный расход всех функций, которые могут работать одновременно. Второе — слив. Его пропускную способность смотрят для точного комплекта: корпуса, сифона, решётки и монтажной высоты, причём учитывают условия измерения — например, сколько миллиметров воды допускалось над решёткой. Третье — геометрия пола. От места падения струи до входа в слив вода должна пройти по заданному уклону, не пересекая выход из мокрой зоны. Если один из трёх пунктов неизвестен, фраза «этот трап рассчитан на большой душ» пока не проверена.
У линейного канала и точечного трапа могут быть разные схемы уклона и разная удобная форма плитки. Но ни длинная решётка, ни малозаметный щелевой профиль сами по себе не увеличивают пропускную способность выпуска за ними. В линейке TECEdrainline, например, производитель предлагает сифоны с разными высотами и заявленным расходом от 0,5 до 1,4 л/с. Поэтому сравнивают не «TECE с Geberit вообще», а конкретные собранные конфигурации при одинаково понятных условиях. После монтажа результат дополнительно проверяют реальным пуском воды, а не фотографией отделки.
Сколько воды нужно отвести: пример с реальной лейкой
В официальном техническом листе Bossini OKI H71405G для круглой верхней лейки Ø200 мм приведено 36,4 л/мин при 3 барах. Делим на 60: получается около 0,61 л/с. Это требование к сливу в расчётном сценарии, если именно такой расход реально дошёл до душевой; давление и трубопровод в готовой ванной могут изменить его. Если одновременно включаются ручная лейка и верхний душ, требуемый суммарный расход нужно считать для разрешённого производителем режима, а не просто складывать две фотографии в каталоге. Разовый замер мерной ёмкостью на установленной системе лучше отражает её фактическую работу, чем номинал при неизвестном давлении.

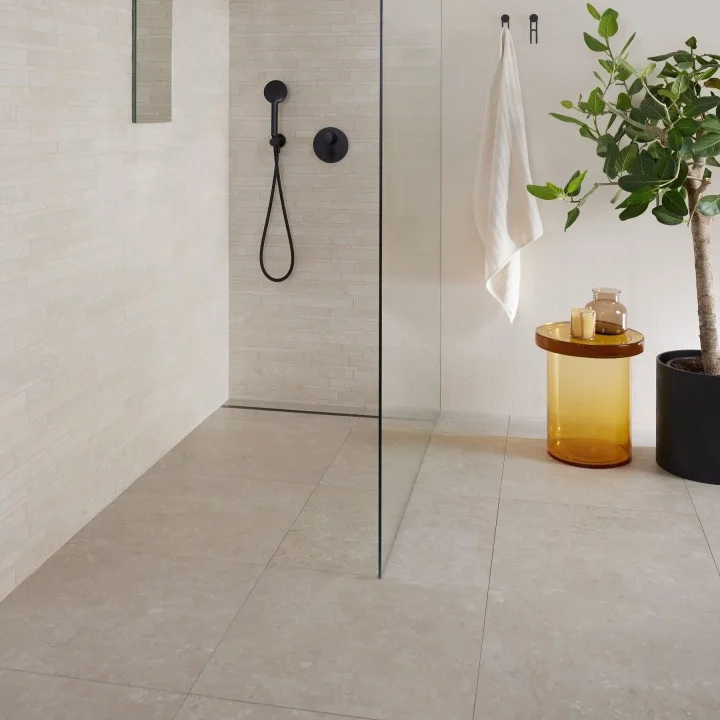

Для сравнения возьмём не абстрактный «трап 50 мм», а опубликованные варианты Geberit CleanLine50. В одной карточке производитель указывает разные значения в зависимости от монтажного комплекта и высоты стяжки у входа в слив. Перевод в литры в минуту здесь прост: паспортные л/с умножаем на 60. Важно, что числа относятся к указанным производителем условиям и не учитывают загрязнение вставки волосами, неудачную трассу трубы или произвольную замену комплектующих. Таблица показывает принцип выбора, а не обещание одинакового результата на любом объекте.
| Монтажный вариант CleanLine50 по карточке Geberit | Заявленный расход | В пересчёте | Сравнение с 36,4 л/мин |
|---|---|---|---|
| Гидрозатвор 30 мм, высота стяжки у входа 65 мм | 0,4 л/с | 24 л/мин | Меньше паспортного расхода лейки |
| Гидрозатвор 50 мм, высота стяжки у входа 90 мм | 0,6 л/с | 36 л/мин | Практически вровень; расчётного запаса нет |
| Гидрозатвор 50 мм, высота стяжки у входа 140 мм | 0,8 л/с | 48 л/мин | Номинально выше на 11,6 л/мин |
| Гидрозатвор 50 мм, высота стяжки у входа 200 мм | 1,0 л/с | 60 л/мин | Номинально выше на 23,6 л/мин |
Версия на 0,4 л/с для такого сценария не подходит уже на уровне паспортного сравнения. Значение 0,6 л/с отличается от 36,4 л/мин всего на 0,4 л/мин в меньшую сторону; это не инженерный запас, даже если фактический расход душа окажется чуть ниже. При 0,8 л/с арифметическая разница уже положительная, но её нельзя считать гарантией сухого пола: нужно проверить полную трассу канализации, уклон, состояние сифона и допустимый уровень воды у выхода. Разница между вариантами связана не с изменением длины декоративного профиля, а с другим монтажным комплектом и строительной высотой. Минимальную глубину гидрозатвора и допустимость исполнения для конкретного объекта дополнительно сверяет проектировщик по применимым требованиям.
Почему «сифон высотой 53 мм» не означает, что полу хватит 53 мм
У каждого производителя своя базовая плоскость для монтажного размера. На странице TECEdrainline указано, например, h2 = 53 мм для сверхплоского сифона и h2 = 133 мм для версии max. Там же TECE поясняет, что h2 охватывает сифон с каналом до верха стяжки, а отдельными слоями остаются облицовка, клей, гидроизоляция, звукоизоляция и место для уклона отводящей трубы. Следовательно, нельзя просто вычесть 53 мм из расстояния между плитой перекрытия и будущим чистым полом и решить, что запас найден. Высоту всей конструкции собирают по разрезу именно выбранной системы и трассы до канализационного стояка.
Пример для проверки чертежа: от верха несущего основания до чистого пола проект допускает 110 мм. Если выбранный сифон занимает 80 мм по размеру h2 до верха стяжки, формально остаётся 30 мм; но из этих 30 мм ещё должны получиться отделочные слои, а ниже и рядом — пройти выпуск с уклоном, звукоизоляция и конструктивные детали. Это не расчёт пригодности конкретного трапа, потому что толщины и отметки труб в примере не заданы. Его смысл в другом: один рекламный размер нельзя считать полной строительной высотой. Монтажник должен нарисовать разрез от чистого пола до основания с отметками входа в стояк, верхом трубы и всеми слоями.
Низкий сифон часто покупают, когда не хватает места, но уменьшенная высота может сопровождаться меньшей паспортной производительностью или другой глубиной водяного затвора. Вертикальный выпуск на бумаге бывает компактным по высоте узла; это не разрешение самостоятельно прорезать межэтажное перекрытие ради прямого слива. В квартире вмешательство в конструкцию и инженерные системы требует отдельной проверки допустимости, а в доме нужно учитывать трассу в перекрытии и доступ к ней. Если нужный расход не помещается в имеющуюся высоту, возможны изменения планировки слива, конструкции пола или самого душа; «поднять скорость воды» декоративной решёткой нельзя. Решение принимают до стяжки, когда ещё можно изменить отметки и схему.
Подбор под проект
Готовы обсудить ваш проект?
Отправьте список моделей, пожелания или смету – мы проверим цены, сроки поставки и предложим подходящие альтернативы.
Уклон пола и трубы: два разных участка пути воды
Вода сначала течёт по поверхности плитки к трапу, а затем по канализационной трубе от сифона к стояку. Уклон одного участка не компенсирует ошибку на другом: хорошо уложенная труба не соберёт воду из впадины у входа в душевую, а красивый скат плитки не спасёт выпуск с обратным уклоном. В технической информации TECEdrainpoint S для точечного трапа указан уклон покрытия к сливу не менее 1%, то есть 1 см на метр. Это требование инструкции к определённой системе, а не универсальная цифра для любой линейной модели и любого местного норматива. Для своего комплекта проектировщик задаёт уклон по монтажным документам, геометрии душевой и формату плитки.
На плане 1% легко представить: на длине 1,2 м перепад составит 12 мм. Но ключевой вопрос — куда направлен этот перепад: при точечном сливе поверхность обычно делят на несколько плоскостей, а линейный канал у стены может позволить один основной скат. Если стекло Walk-in стоит на границе мокрой и сухой зоны, проверьте отметку пола под входом: вода не должна получать «коридор» наружу вдоль стекла или шва. Маленькая локальная впадина перед решёткой может создать лужу даже при правильном общем уклоне, а поднятый край трапа задержит сток. Геометрию контролируют по чистовым отметкам, а не только по стяжке до клея и плитки.
Для трубы также важны её диаметр, длина, число поворотов, высота входа в стояк и режим вентиляции канализации. Производительность сифона, измеренная в лаборатории, не отменяет потерь на длинной или неправильно смонтированной трассе. Поэтому в ведомости нужны и артикул выпуска, и схема подключения к канализации — одно без другого мало что доказывает. При реконструкции особенно важно знать фактическую отметку существующего отвода; её нельзя надёжно взять с визуализации дизайнера. Если после вскрытия выяснится, что выпуск выходит слишком высоко, выбирать между высоким порогом, другой конструкцией и изменением трассы придётся до облицовки.
Гидроизоляция: вода должна уходить в слив, а не под плитку

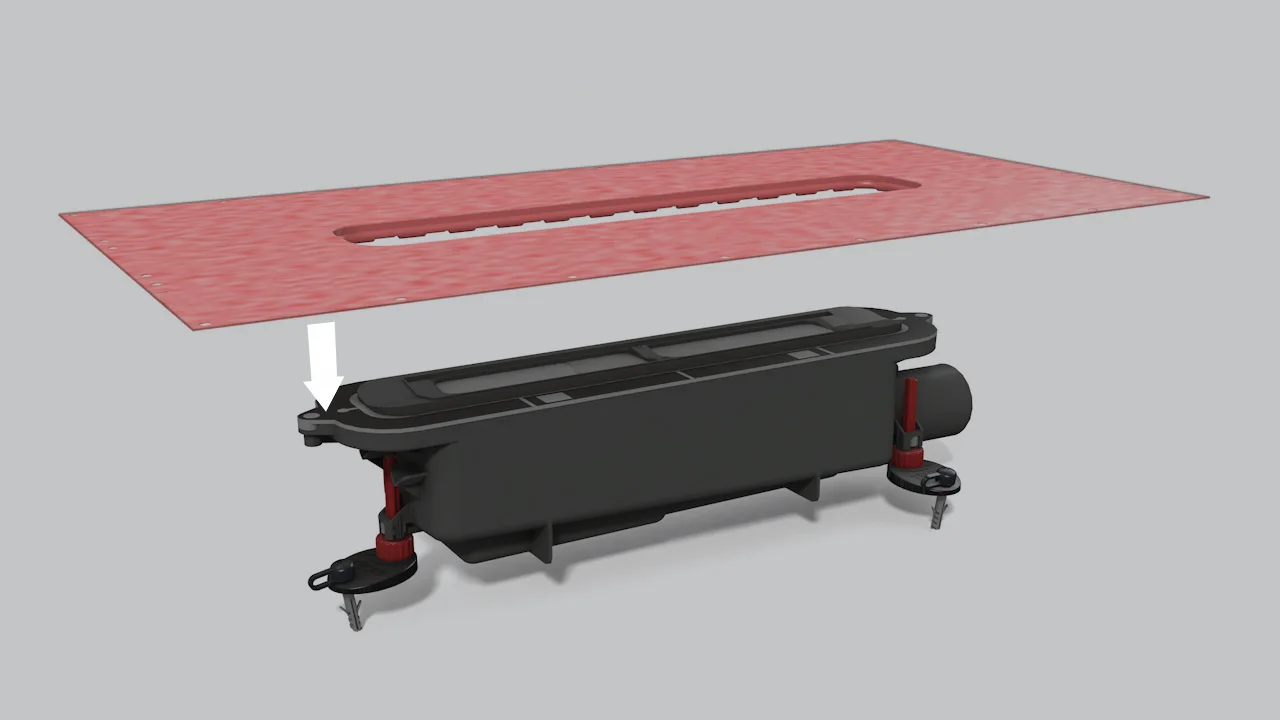

Плитка и затирка защищают поверхность, но узел безбарьерного душа рассчитывают с отдельной системой гидроизоляции под отделкой. Самое чувствительное место — примыкание гидроизоляции к фланцу канала или трапа: здесь слои разных материалов должны образовать совместимый герметичный узел. TECE описывает для TECEdrainprofile заводскую уплотнительную манжету Seal System, а Geberit для CleanLine — монтажный комплект с заводской уплотнительной плёнкой. Наличие манжеты в коробке помогает собрать узел, но не заменяет правильную связь с выбранной гидроизоляцией пола и стен. Совместимость материалов, обработку углов и проходов труб проверяют по инструкциям обеих систем.
Силиконовый шов по краю решётки или стены не должен быть единственной линией защиты от воды. Он стареет, может отслоиться и обычно относится к обслуживаемым финишным примыканиям, тогда как скрытая гидроизоляция должна продолжаться под облицовкой. Перед плиткой разумно документировать готовые слои фотографиями и провести испытание герметичности способом, предусмотренным проектом и материалами. Особое внимание — зоне входа в душ и нижнему креплению стекла: отверстие или крепёж не должны разрушать водозащитный контур. Если обещают «влагостойкую затирку вместо гидроизоляции», просите показать узел в техническом решении производителя, а не принимать это как эквивалент.
Обслуживание и запах: параметры, о которых вспоминают после ремонта
Даже правильно рассчитанный слив постепенно теряет фактическую пропускную способность, если на гребёнке и в сифоне собираются волосы, мыло и частицы ухода. Поэтому до покупки снимите или попросите показать решётку, фильтр и гидрозатвор: можно ли вынуть их сверху без демонтажа плитки и как очищать участок дальше по трубе. Geberit прямо описывает съёмную гребёнку CleanLine для улавливания волос, а TECE — доступ к своему сливному узлу для очистки. Эти элементы помогают обслуживанию, но требуют регулярного ухода; периодичность зависит от числа пользователей и волос, а не от одной календарной цифры. Если лужа появилась только спустя месяцы после монтажа, прежде чем ломать плитку, проверьте съемные элементы и фактический расход воды.
Гидрозатвор препятствует проникновению канализационных запахов, пока сохраняет воду и работает в предусмотренном режиме. У низкопрофильных исполнений глубина затвора может отличаться: в приведённой таблице Geberit одна комплектация имеет 30 мм, другие — 50 мм. Это не основание объявить любой 30-миллиметровый сифон плохим; нужно проверить условия использования и применимые требования для помещения. В редко используемой гостевой душевой вода из затвора может постепенно испаряться, поэтому для такого сценария заранее выясняют предусмотренные производителем меры против запаха. При запахе из уже установленного душа сначала проверяют наличие воды в гидрозатворе, чистоту узла и вентиляцию канализации, а не маскируют проблему ароматизатором.
Что передать для подбора до стяжки и плитки
Минимальный исходный пакет — план душевой с размерами, отметка несущего основания и будущего чистого пола, положение стояка, предполагаемая длина и трасса отвода. К нему добавляют точные артикулы верхнего и ручного душа, разрешённый режим одновременной работы и желаемое положение сливного канала. По этим данным можно сравнить несколько комплектов слива не только по цвету профиля, но и по расходу, высоте, глубине затвора, способу гидроизоляции и доступу к очистке. Если высота пола ограничена, это должно быть видно на разрезе с трубой и отделочными слоями, а не произноситься как «места примерно десять сантиметров». Для открытой душевой отдельно отмечают стекло, вход и направление возможных брызг — эту задачу подробно разбирает наш материал о перегородке Walk-in.
Пришлите проект через раздел сантехники для ванной: проверим, какие параметры слива и душевой системы нужно согласовать до закупки и какие вопросы задать монтажнику. Для высокорасходной лейки важна вся цепочка — от источника горячей воды до канализации, но эта статья посвящена именно полу и сливу, а не выбору верхнего душа. Если подходящий трап не помещается в конструкцию или не даёт нужный расход, честный результат проверки — изменить схему до ремонта, а не обещать, что вода «как-нибудь уйдёт». Такой вывод может сэкономить гораздо больше, чем разница в цене между двумя декоративными решётками. Если верхняя лейка ещё выбирается, начните с расчёта её расхода, рабочего давления и запаса горячей воды, а затем сравните результат с паспортом слива.
