Кухня уже изготовлена, посудомоечная машина встала в нишу, фасад прикручен — а дверца открывается только наполовину: нижний край панели упирается в цоколь. Ширина 60 см и подходящая высота корпуса не гарантируют, что мебельная дверца пройдёт свою траекторию. Особенно внимательно этот узел приходится проверять у кухонь с низким цоколем, длинным фасадом и небольшим зазором между дверцами. Исправление после установки иногда требует переделать готовую панель или заменить прибор, поэтому размеры лучше сопоставить до запуска мебели в производство.
Короткий ответ: проверяйте фасад, цоколь и петлю как один узел
Для полной встройки нужны сразу четыре совпадения: машина помещается в нишу; размер и масса фасада входят в допуск конкретной модели; нижняя кромка панели не задевает цоколь на всём ходе дверцы; зазоры и крепёж соответствуют монтажной схеме. Сдвижная, или «слайдерная», петля может помочь при низком цоколе, потому что фасад меняет положение относительно дверцы прибора при открывании. Но слово «слайдер» не является универсальным разрешением на любую высоту панели. Даже у двух посудомоечных машин Smeg шириной 60 см официальные чертежи задают разные пределы для фасада; ASKO применяет ещё одну систему с собственными условиями. Поэтому окончательный ответ даёт монтажная инструкция по артикулу, а не карточка категории «встраиваемые посудомоечные машины».
Если вы пока выбираете сам тип, вместимость и функции машины, начните с нашего общего руководства по выбору посудомоечной машины; другие материалы собраны в рубрике о посудомоечных машинах. Здесь разбираем более узкий вопрос: станет ли выбранный прибор частью вашей кухни без конфликта дверцы и цоколя. Это разные этапы подбора: хорошая по программам машина может не подойти к уже утверждённым мебельным фасадам.
Почему дверца задевает цоколь, хотя машина влезла в нишу
Дверца посудомоечной машины поворачивается вокруг нижнего шарнира, а мебельная панель на ней длиннее металлической дверцы. При открывании её нижний край описывает собственную траекторию и может уйти в пространство перед прибором и вниз — туда, где стоит мебельный цоколь. Результат зависит не только от высоты цоколя, но и от того, насколько он утоплен под корпус, где расположен крепёж фасада и какой длины сама панель. Если нижнюю кромку просто подпилить после столкновения, дверца, возможно, откроется, но появится заметный разрыв в линии фасадов; если поднять панель, разойдётся верхний зазор. Поэтому обе «быстрые» правки сначала оценивают на чертеже и пробном открывании.
У фиксированной петли фасад жёстко следует за дверцей машины. У сдвижной системы панель дополнительно перемещается относительно двери — у ASKO DSD747U производитель прямо описывает движение вверх при открывании и вниз при закрывании. Это позволяет приблизить фасад к цоколю, но не отменяет пределов по длине и массе панели. Кроме того, высота цоколя в технических характеристиках и нижний зазор между панелью и цоколем — разные размеры: один измеряется от пола, другой между соседними деталями мебели. Смешение этих чисел часто даёт ложную уверенность, что «раз указан цоколь 50 мм, фасад любой длины подойдёт».
Что показывают чертежи: две Smeg одинаковой ширины, но с разными пределами

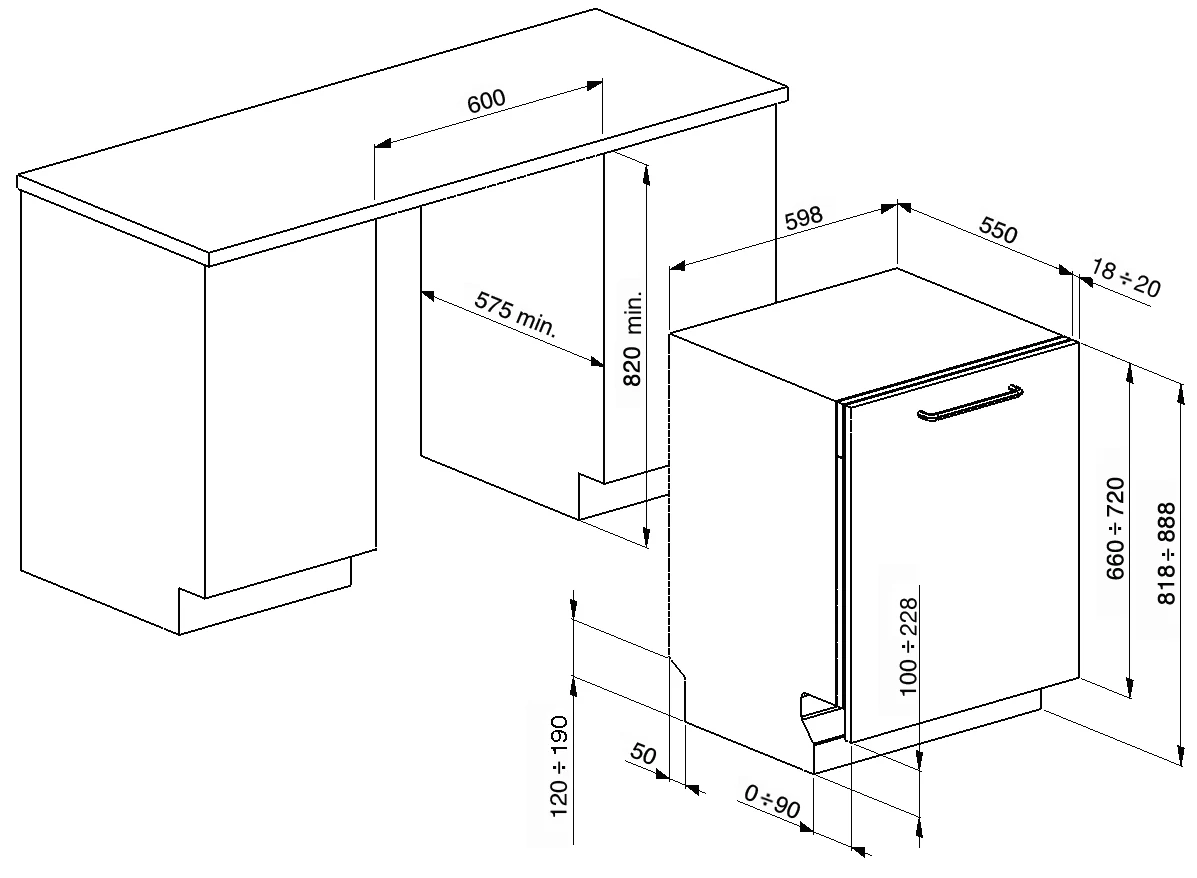

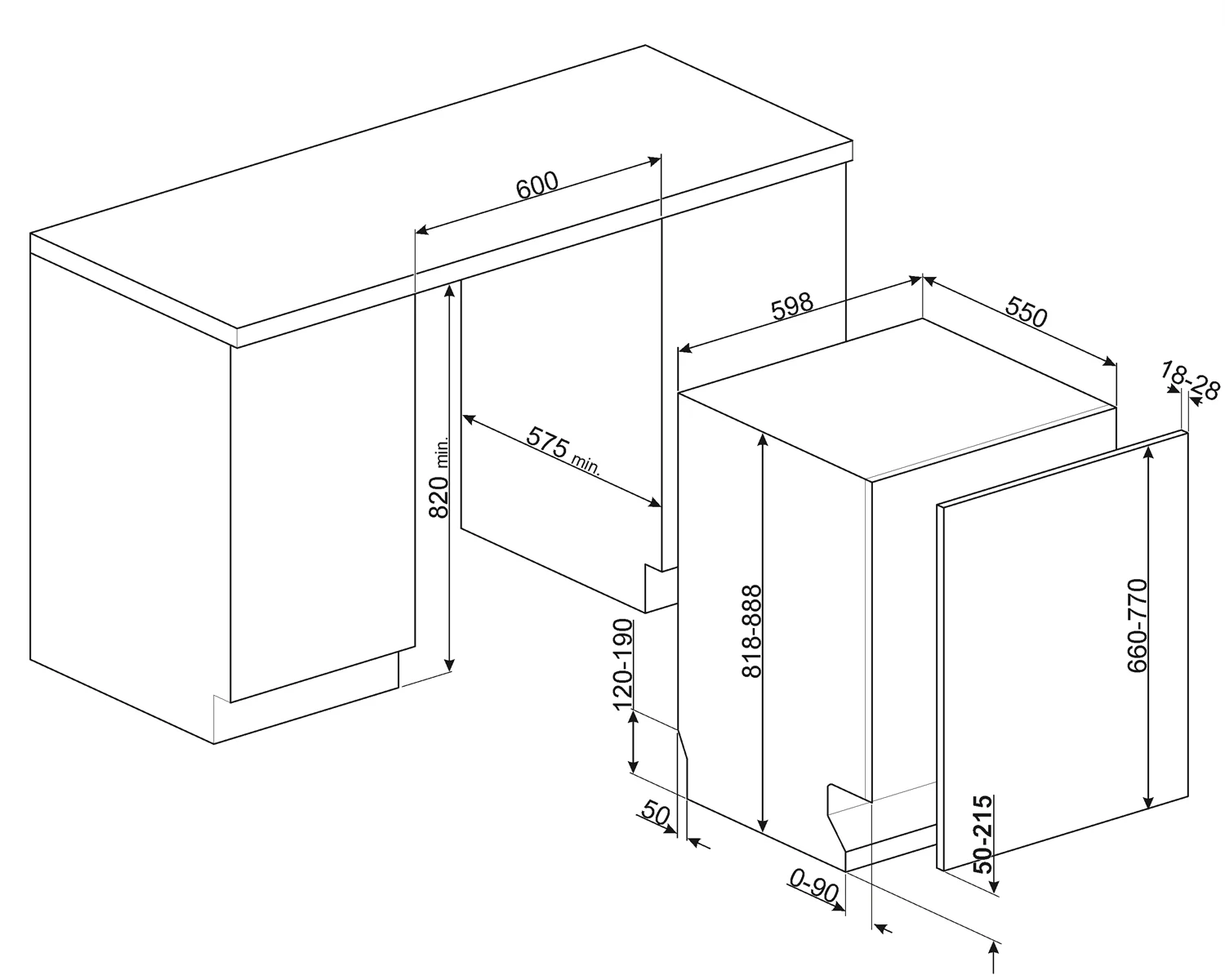

Возьмём два официальных примера Smeg — обе машины полностью встраиваемые, шириной около 60 см и рассчитаны на нишу высотой не менее 820 мм. У Smeg STL7324AQLLW применена сдвижная система FlexiFit; у Smeg ST273CL — фиксированные петли. В карточках и монтажных схемах указаны следующие диапазоны. Это не сравнение качества мойки и не рейтинг петель; таблица показывает, почему мебельщик должен получить точный артикул до изготовления фасада.
| Параметр | Smeg STL7324AQLLW, FlexiFit | Smeg ST273CL, фиксированная петля |
|---|---|---|
| Длина мебельного фасада на монтажной схеме | 660–770 мм | 660–720 мм |
| Высота цоколя в карточке и схеме | 50–215 мм | 100–228 мм |
| Допустимая масса фасада на российской странице | 2–11 кг | 2–9 кг |
| Минимальная высота ниши на схеме | 820 мм | 820 мм |
Например, фасад длиной 750 мм укладывается в показанный на схеме диапазон STL7324AQLLW, но длиннее предела 720 мм для ST273CL. Это ещё не разрешение ставить первую модель в любую кухню с такой панелью: надо отдельно проверить толщину и массу фасада, положение и утопление цоколя, верхние зазоры и положение машины по глубине. Показателен и обратный момент: максимальная высота цоколя у модели с фиксированной петлёй 228 мм, то есть больше, чем 215 мм у FlexiFit. Фраза «слайдер всегда подходит к большему цоколю» была бы неверной; его преимущество здесь — иной ход дверцы и меньший допустимый минимум цоколя, а не автоматически лучший каждый параметр.
Подбор под проект
Готовы обсудить ваш проект?
Отправьте список моделей, пожелания или смету – мы проверим цены, сроки поставки и предложим подходящие альтернативы.
Почему нельзя переносить размеры с одной «слайдерной» машины на другую
У ASKO есть своя показательная оговорка. В официальной инструкции DSD747U, на странице установки, для внешней сдвижной двери указана длина 700–800 мм. Но там же диапазон уточнён: 700–720 мм без светового индикатора состояния, 720–800 мм — с ним. В карточке модели на сайте ASKO отдельно приведён размер двери для изготовления на заказ 720–800 мм. Поэтому при проектировании нужно выяснить не только, что механизм сдвижной, но и какая комплектация, индикатор и актуальная редакция монтажных документов будут у поставляемого прибора. Число 800 мм из инструкции ASKO нельзя переносить на Smeg FlexiFit, где схема конкретной модели заканчивается на 770 мм.
Есть и вторая причина не копировать чужой шаблон. Масса готовой панели складывается из материала, кромки, облицовки и ручки, а петля и балансировка двери рассчитаны на определённый диапазон нагрузки. Пустая плита и тот же фасад с каменной или тяжёлой металлической отделкой — не одно и то же. Если вес ниже или выше паспортного допуска, дверца может самопроизвольно закрываться, падать вниз или неправильно работать с системой автоматического приоткрывания. Для панели нестандартной толщины и тяжёлой ручки изготовитель мебели должен сверить не только килограммы, но и допустимый крепёж, места сверления и рычаг нагрузки по инструкции выбранной машины.
Семь размеров, которые надо передать мебельщику и поставщику техники
Чаще всего ошибка появляется на стыке трёх чертежей: архитектор задаёт ровную линию кухонных фасадов, мебельщик рассчитывает корпус, поставщик техники получает лишь слово «посудомойка 60». Для проверки нужен единый лист с размерами от чистого пола, а не от черновой стяжки. В нём должны быть не пожелания вроде «низкий цоколь», а конкретные миллиметры и артикул прибора. Минимальный набор выглядит так:
- Ниша: чистая высота под столешницей, ширина, глубина и положение машины по глубине относительно соседних фасадов.
- Цоколь: высота от чистого пола, насколько он утоплен от плоскости фасада, толщина и наличие выступающих креплений.
- Мебельная панель: готовые высота, ширина, толщина и масса вместе с облицовкой, кромкой и ручкой.
- Линия фасадов: верхний и нижний зазоры, положение соседних ящиков, ручек и выступов, которые могут пересечь ход дверцы.
- Петля и крепёж: тип механизма именно у выбранного артикула, шаблон сверления, положение точек крепления фасада и возможность регулировки.
- Открывание: достаточное свободное место перед машиной и проверка полного хода дверцы, в том числе если цикл заканчивается автоматическим приоткрыванием.
- Коммуникации и доступ: шланги, розетка и отсечной кран не должны выталкивать прибор из расчётного положения или мешать обслуживанию.
Последний пункт кажется посторонним для фасада, но лишние 15–20 мм за машиной способны сдвинуть её к переднему краю ниши и изменить реальное положение панели относительно цоколя. Конкретное допустимое расстояние и расположение подключения берут из инструкции прибора; этот пример не является нормативным зазором. На стадии проекта полезен чертёж в двух состояниях — закрыто и открыто — с нижней кромкой фасада и верхом цоколя. Особенно он нужен, если фасад длиннее стандартных соседних дверок или цоколь почти заподлицо с ними. Если этот же модуль планируется под индукцией, отдельно проверьте допустимость установки варочной панели над посудомоечной машиной: совместимый фасад не отменяет ограничений панели.
Если мебель и машина уже куплены: как исправлять без угадывания
Сначала отключите прибор и найдите точку касания: нижняя кромка фасада, сам цоколь, его крепёж или выступ соседнего модуля. Проверьте, доходит ли корпус до предусмотренной глубины, верно ли выставлены ножки и фасад установлен по штатному шаблону. Затем сопоставьте фактические размеры с монтажной схемой по точному артикулу. Иногда достаточно скорректировать положение съёмного цоколя в пределах, разрешённых мебельной конструкцией и инструкцией прибора. Но если сама панель длиннее паспортного максимума, регулировкой ножек такой конфликт обычно не превращается в допустимую установку.
Обрезать готовый фасад, переносить крепёжные отверстия, удалять детали петли или ставить сторонний «универсальный» адаптер без одобрения производителя — плохой первый шаг. Изменится линия кухни, балансировка и возможность сервисной разборки; при ошибке можно повредить дверцу и лишиться гарантийной поддержки. Практически есть три нормальных сценария: согласовать новую панель с мебельщиком, подобрать другую модель с подходящей официальной схемой либо применить рекомендованный производителем комплект, если он предназначен именно для этой модели. После решения дверцу проверяют на полном ходе до окончательного крепления машины и установки цоколя, а не после отделки кухни.
Что прислать для подбора под проект
Пришлите план кухни или фасадную развёртку, высоту ниши от чистого пола, высоту и утопление цоколя, размеры и предполагаемую массу готового фасада, а также артикулы рассматриваемых машин. Мы можем сопоставить эту геометрию с монтажными документами, показать, какие параметры уже подтверждены, а какие требуется уточнить у мебельщика или производителя. При необходимости начните с подбора техники для кухни или посмотрите технику Smeg на сайте. Хороший результат здесь не в том, чтобы непременно выбрать слайдерную петлю, а в том, чтобы дверца открывалась полностью, фасады оставались ровными, а машину можно было обслуживать без демонтажа кухни.
