Главное преимущество Tubog Quarte — сочетание теплоотдачи и небольшой глубины. Десять секций TQB 6058 дают 870 Вт при ΔT70 и занимают 60 мм в глубину. У двухтрубного Tubog 2057 такой же секционности — 680 Вт и 66 мм. Получается почти на 28% больше мощности при чуть более плоском корпусе. А по базовой цене за паспортный ватт Quarte 6058 близок к трёхтрубному Tubog 3057: около 24 ₽/Вт у обоих. Разберём, когда это преимущество полезно и какое исполнение выбрать.
Конструкция Quarte и обычного Tubog
Rifar анонсировал серию 1 октября 2026 года. Её обозначение — TQB; у классического Tubog используется код TUB. В Quarte секцию формируют из цельной профильной трубы: коллекторную часть получают холодной штамповкой, секции соединяют лазерной сваркой. Профиль придаёт поверхности строгий, графичный рисунок.
У классического Tubog круглые вертикальные трубки, собранные в два или три ряда по глубине. В обеих сериях применяются сталь CORREX и лазерная сварка; для классического Tubog она прямо указана в паспорте как 3D Fiber. Поэтому Quarte выбирают прежде всего по геометрии, мощности и условиям применения.
В паспорте Quarte перечислены 30 вариантов высоты — от 180 до 2400 мм: низкие под окно, средние и высокие для простенков. Длину подбирают числом секций: шаг равен 50 мм, а длина корпуса рассчитывается как 50 × число секций − 14 мм. Для десяти секций это 486 мм. У классического Tubog формула другая: 46 × число секций + 6 мм. Ниже для численного сравнения выбраны два примера Quarte — высотой 580 и 1800 мм.
Размеры и мощность в сравнении с Tubog
В таблице — радиаторы на десять секций. Мощность указана при одинаковом температурном напоре ΔT70.
| Модель, 10 секций | Высота × длина × глубина, мм | Межосевое, мм | Мощность, Вт |
|---|---|---|---|
| Tubog TUB 2057 | 565 × 466 × 66 | 500 | 680 |
| Tubog TUB 3057 | 565 × 466 × 107 | 500 | 1030 |
| Quarte TQB 6058 | 580 × 486 × 60 | 500 | 870 |
| Tubog TUB 2180 | 1800 × 466 × 66 | 1735 | 1980 |
| Quarte TQB 6180 | 1800 × 486 × 60 | 1720 | 2400 |
Quarte 6058 на десять секций уступает трёхтрубному TUB 3057 по суммарной мощности: 870 против 1030 Вт. Зато для близких 1044 Вт достаточно 12 секций Quarte — корпус получится 586 × 60 мм по длине и глубине. Это на 120 мм длиннее десятисекционного TUB 3057, но на 47 мм, или примерно на 44%, меньше в глубину. Удобный обмен, когда вдоль стены место есть, а выступ в комнату хочется сократить.
При замене существующего радиатора учитывайте полную высоту и межосевое расстояние. У невысоких моделей TQB 6058 и TUB 2057 межосевое одинаковое, но Quarte выше на 15 мм. У TQB 6180 и TUB 2180 совпадает высота 1800 мм, а межосевое различается на 15 мм. Эти два высоких прибора требуют разных положений боковой подводки.
Сколько секций нужно при 75/65/20 °C
Для графика с подачей 75 °C, обраткой 65 °C и воздухом 20 °C температурный напор равен 50 °C. По паспорту Quarte температурный пересчёт выполняется по формуле Q = Q70 × (ΔT/70)1,3.
| Модель | Одна секция при ΔT50 | Подбор на 1000 Вт | Мощность выбранного прибора | Длина корпуса |
|---|---|---|---|---|
| TQB 6058 | 56,2 Вт | 18 секций | 1011 Вт | 886 мм |
| TQB 6180 | 155,0 Вт | 7 секций | 1085 Вт | 336 мм |
Это предварительный подбор по температуре при опорных условиях расхода и подключения. В проекте к нему добавляют условия конкретной системы. Низкий радиатор на киловатт требует достаточно длинной стены; высокий позволяет перенести ту же задачу на узкий простенок. У 6058 паспортный диапазон — 2–52 секции, у 6180 — 2–20. Подробнее о температурном напоре — в статье о реальной мощности радиатора.

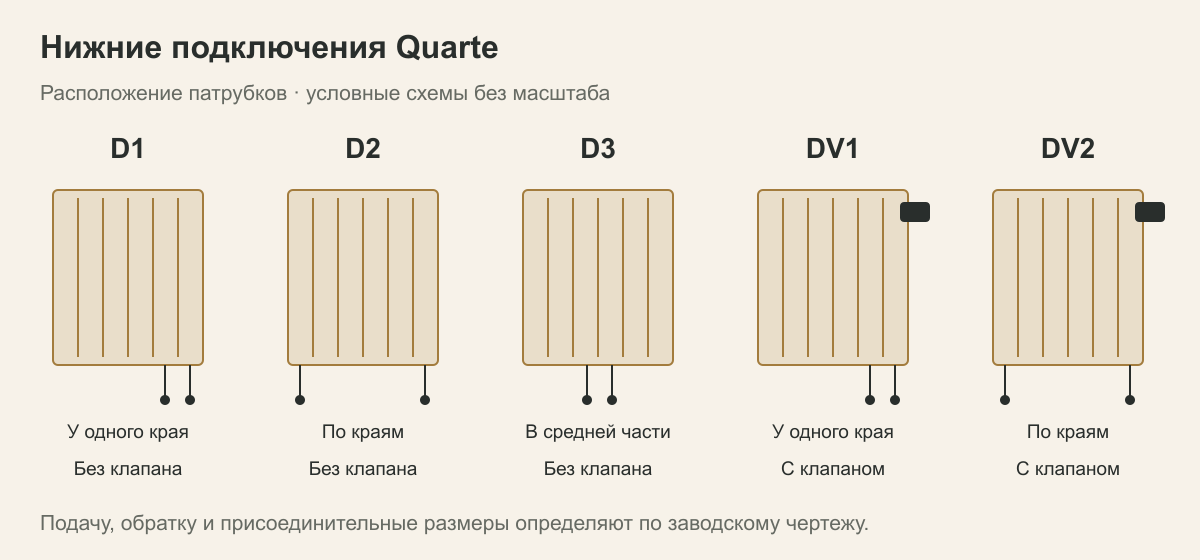

Варианты подключения: боковое, D и Ventil
Нижние исполнения различаются расположением патрубков и наличием встроенного термостатического клапана. Выбор удобно начинать с того, где уже находятся трубы.
| Исполнение | Расположение подводок | Встроенный термоклапан |
|---|---|---|
| Боковое | Подача и обратка сбоку по выбранной схеме | Регулирующую арматуру подбирают отдельно |
| D1 | Пара нижних патрубков у одного края | Нет |
| D2 | Нижние патрубки у противоположных краёв | Нет |
| D3 | Пара нижних патрубков в средней части | Нет |
| Ventil DV1 | Пара нижних патрубков у одного края | Есть |
| Ventil DV2 | Нижние патрубки у противоположных краёв | Есть |
Для труб, выведенных рядом у края радиатора, подходят D1 или DV1; для разнесённых по краям — D2 или DV2; для центральной подводки — D3. Вариант Ventil упрощает размещение встроенного клапана, но термоголовку и наружный запорный узел включают в спецификацию отдельно.
Лицевая и задняя стороны симметричны: радиатор можно развернуть для расположения подключения справа или слева. Направление потока сохраняют по заводской схеме. Нижнее присоединение — G¾ «Евроконус» с O-ring; переходники под трубы выбирают именно под этот тип соединения.
Подбор под проект
Готовы обсудить ваш проект?
Отправьте список моделей, пожелания или смету – мы проверим цены, сроки поставки и предложим подходящие альтернативы.
Масса, крепления и условия работы
Высокий Quarte заметно тяжелее классического двухтрубного Tubog. У десяти секций TQB 6180 масса корпуса составляет 59,2 кг, вместимость — 24,8 л. С водой это около 84 кг без арматуры. Для сравнения, десятисекционный TUB 2180 с водой весит около 43,6 кг. Стену и крепление подбирают с учётом заполненного прибора.
Настенные кронштейны входят в комплект. Напольное исполнение Quarte предусмотрено только для высот до 580 мм включительно. Для TQB 6180 выбирают настенное решение по паспорту.
Рабочее давление Quarte — до 1,6 МПа, температура теплоносителя — до 110 °C. Паспорт допускает гликолевые незамерзающие жидкости при соблюдении его требований; в проверенном паспорте классического TUBOG антифризы запрещены. Для частного дома с гликолем это существенное различие. Quarte предназначен для отопления, при влажности помещения не более 75%; подключение к ГВС вместо полотенцесушителя запрещено.
Гарантия производителя — 10 лет, заявленный срок службы — не менее 25 лет при соблюдении условий монтажа и эксплуатации.
Цена и стоимость одного ватта
На 27 октября 2026 года базовая цена у TubogShop составляет 2100 ₽ за секцию Quarte 6058 и 5300 ₽ за секцию 6180. Для сравнения с TUB 3057 использована его опубликованная базовая конфигурация на десять секций за 24 910 ₽.
| Базовая конфигурация | Цена корпуса, ₽ | Мощность при ΔT70, Вт | Цена за ватт при ΔT70 |
|---|---|---|---|
| Quarte 6058, 10 секций | 21 000 | 870 | 24,1 ₽/Вт |
| Quarte 6058, 12 секций | 25 200 | 1044 | 24,1 ₽/Вт |
| Tubog 3057, 10 секций | 24 910 | 1030 | 24,2 ₽/Вт |
| Quarte 6180, 10 секций | 53 000 | 2400 | 22,1 ₽/Вт |
Цены Quarte рассчитаны по опубликованной цене секции для базового исполнения с боковым подключением. Арматура, изменение подключения, доставка и монтаж в расчёт не включены. Показатель ₽/Вт здесь относится к ΔT70. При ΔT50 одна и та же цена делится на меньшую мощность: для Quarte 6058 получается около 37,4 ₽/Вт, для Tubog 3057 — 37,5 ₽/Вт. Соотношение этих двух моделей сохраняется, поскольку у них одинаковый показатель температурного пересчёта 1,3.
Карточки Quarte отмечены как предзаказ с ожидаемым началом отгрузок в конце октября — начале ноября 2026 года. Срок и цену конкретного исполнения фиксируют в предложении продавца.
Кому подойдёт Quarte

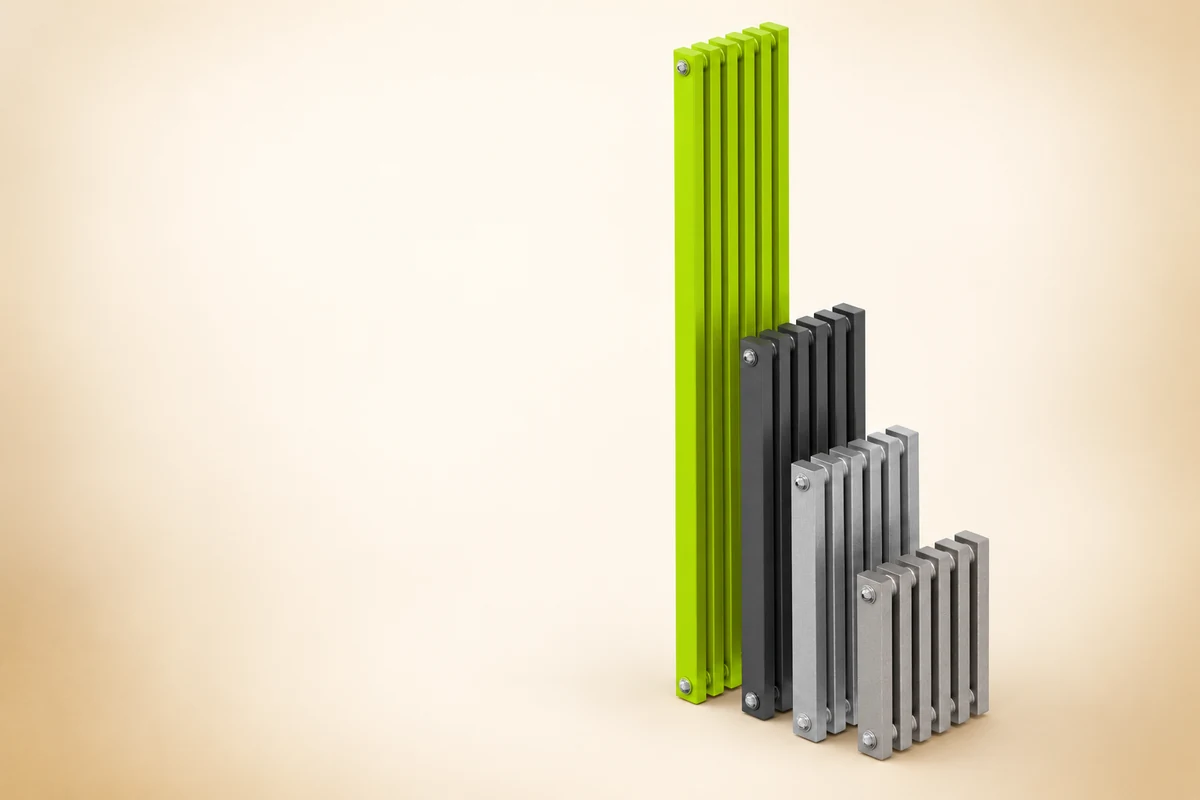

Под нишу и высоту окна. В линейке Quarte 30 вариантов высоты — от 180 до 2400 мм, а длину подбирают количеством секций. Есть низкие исполнения 180, 280 и 380 мм для невысокого подоконника, модели средней высоты и высокие радиаторы для простенков. Поэтому выбор под окно не ограничивается Quarte 6058 высотой 580 мм. Сначала подбирают высоту под нишу с учётом монтажных зазоров, затем число секций под теплопотери комнаты и температуру воды.
Для современного интерьера с чёткими линиями. Профильные секции создают строгий геометричный рисунок. Такой радиатор хорошо сочетается с минимализмом, лаконичной мебелью и прямыми линиями отделки. Низкий длинный прибор подчёркивает горизонталь окна, а высокий узкий может стать вертикальным акцентом на свободном простенке.
Когда нужен тонкий радиатор. Глубина корпуса Quarte — всего 60 мм, или 6 см, при любой высоте. Это позволяет сохранить лёгкий силуэт и небольшой выступ самого прибора в комнату. При планировании установки к глубине корпуса добавляют расстояние до стены по монтажной схеме.
Для нижней подводки со встроенным термовентилем. Исполнения Ventil DV1 и DV2 имеют полноценное нижнее подключение и встроенный термостатический клапан. Трубы подводят снизу, а для регулировки температуры к клапану подбирают совместимую термоголовку. Термоголовку и наружный узел подключения включают в заказ отдельно.
Для подбора через раздел Rifar подготовьте размеры ниши, теплопотери, отопительный график, фотографию труб и пожелания к внешнему виду. Особенности классической серии — в обзоре Tubog.
Частые вопросы
Quarte заменяет трёхтрубный Tubog при том же числе секций?
Для 6058 и 3057 — нет: десять секций дают 870 и 1030 Вт при ΔT70 соответственно. Близкие 1044 Вт Quarte набирает на 12 секциях, увеличивая длину корпуса до 586 мм.
Чем D1 отличается от D3?
У D1 нижние патрубки расположены у одного края, у D3 — в средней части радиатора. Встроенного термоклапана у обоих нет.
Можно поставить высокий Quarte на ножки?
В паспорте напольное исполнение ограничено высотой 580 мм. Для модели 6180 предусмотрите настенное крепление.
Источники
- Rifar TUBOG QUARTE и паспорт TQB, таблица 1 и разделы 1–6.
- Rifar: паспорт TUBOG и технический каталог марта 2026.
- Анонс Quarte 1 октября 2026 года.
- Quarte 6058, Quarte 6180, Tubog 3057: цены и статус на 27.10.2026.
