Радиатор с паспортной мощностью 2000 Вт в системе 55/45/20 может отдавать около 665 Вт. Производитель здесь не ошибся: 2000 Вт заявлены при температурном напоре ΔT70, а в реальной системе он равен только ΔT30. Почти трёхкратная разница полностью предсказуема, если известны исходная мощность и показатель степени конкретной модели.
Паспортная мощность — это результат испытания или расчёта при заданных температурах воды и воздуха, расходе теплоносителя и схеме подключения. Если в доме вода холоднее, комната теплее, расход ниже или подключение отличается от испытательного, меняется и теплоотдача. Ключевой параметр пересчёта — температурный напор ΔT, то есть разница между средней температурой воды в приборе и воздухом комнаты.
| Температуры подачи/обратки/комнаты | Средняя температура воды | Температурный напор |
|---|---|---|
| 95/85/20 °C | 90 °C | ΔT70 |
| 75/65/20 °C | 70 °C | ΔT50 |
| 55/45/20 °C | 50 °C | ΔT30 |
| 45/35/20 °C | 40 °C | ΔT20 |
| 55/45/24 °C | 50 °C | ΔT26 |
Что именно означает мощность в каталоге
Тепловая мощность радиатора — количество тепла, которое прибор передаёт комнате за единицу времени в определённых условиях. В ваттах измеряется результат всей системы: горячая вода отдаёт тепло стенкам прибора, затем оно попадает в комнату конвекцией и тепловым излучением.
У одного и того же радиатора нет неизменной мощности. Чем горячее его поверхность относительно комнаты, тем интенсивнее теплообмен. Когда температура воды приближается к температуре воздуха, тепловой поток уменьшается. Если вода и воздух имеют одинаковую температуру, радиатор помещение не греет независимо от его размера.
Поэтому рядом с каталожным значением нужно найти условия. В актуальном паспорте RIFAR BASE номинальный тепловой поток указан для температурного напора 70 °C, расхода теплоносителя 360 кг/ч, движения воды сверху вниз и методики ГОСТ Р 53583-2009. В паспорте RIFAR TUBOG мощность также нормируется при ΔT70. Для европейских приборов часто указывают EN 442 и точку ΔT50: например, Zehnder расшифровывает её как 75/65/20. Привести значения к одному ΔT необходимо, но для точного сравнения нужно также сверить расход, схему подключения и методику испытания: одинаковый температурный напор не стирает остальные различия исходных условий.
Как рассчитать ΔT
Для обычной инженерной проверки используют среднюю арифметическую температуру воды:
ΔT = (tподачи + tобратки) / 2 − tкомнаты
Пример для режима 75/65/20:
ΔT = (75 + 65) / 2 − 20 = 50 °C
Для 55/45/20:
ΔT = (55 + 45) / 2 − 20 = 30 °C
Запись ΔT30 не означает, что вода на 30 градусов горячее подачи или что система теряет 30 градусов по дороге. Это средний температурный напор прибора относительно комнаты. Буква Δ читается как «дельта» и обозначает разность.
Почему важна температура в комнате
При одной и той же воде радиатор отдаёт меньше тепла в более тёплое помещение. С режимом 55/45 средняя температура воды равна 50 °C. При 20 °C в комнате получаем ΔT30, а при 24 °C — ΔT26. Поэтому расчёт для ванной на 24 °C нельзя без поправки переносить из жилой комнаты на 20 °C.
Когда средней арифметической уже недостаточно
Средняя арифметическая удобна для быстрой проверки. При обычном перепаде воды 10 К она почти совпадает с логарифмическим температурным напором: для 75/65/20 различие в расчётной мощности при n = 1,3 составляет около 0,4%, для 55/45/20 — около 1,2%. При режиме 45/35/20 расхождение приближается к 2,8%, а при большом перепаде 55/35/20 арифметический результат оказывается примерно на 7,8% выше логарифмического. Практическое правило простое: при стандартном перепаде 10 К для предварительного подбора достаточно средней температуры, а при большом перепаде и низкой подаче лучше использовать таблицу или программу производителя.
Как пересчитать паспортную мощность
Производители используют зависимость вида:
Q = Qn × (ΔT / ΔTn)^n,
где:
Q— мощность в ваших условиях;Qn— номинальная мощность из паспорта;ΔT— ваш температурный напор;ΔTn— напор, при котором заявлена номинальная мощность;n— показатель степени для конкретного прибора.
В паспорте RIFAR BASE приведена формула Q = Qну × (ΔT / 70)^1,3. Показатель 1,3 относится к этому паспортному расчёту; использовать его как универсальную константу для любых стальных, чугунных, трубчатых или дизайнерских радиаторов нельзя. Для другой модели берут её таблицу или значение n у производителя. Для декоративного чугуна низкая температура тоже меняет число секций: показали пример, когда одного ретро-радиатора не хватает даже при максимальной длине сборки.
Что показатель n говорит о работе на низкой температуре
Чем меньше n, тем положе падает относительная мощность при уменьшении ΔT. Если сравнить условные приборы, номинал которых задан при ΔT70, то при ΔT30 останется:
- при
n = 1,3— около 33% номинала; - при
n = 1,12— около 39%; - при
n = 1,0— около 43%.
Это математическое сравнение, а не рейтинг типов радиаторов. У RIFAR BASE в паспорте указан n = 1,3, а у вентиляторного Varmann Qtherm Eco — n = 1,12; переносить эти коэффициенты на другие секционные, панельные или оребрённые приборы нельзя. Для низкотемпературной системы полезно сравнивать не только размер и номинальные ватты, но и паспортную кривую конкретной модели. Как скорость вентилятора связана с мощностью и шумом, разобрано в статье о внутрипольных конвекторах с вентилятором.
Если мощность по расчёту выглядит достаточной, а комната остаётся холодной, проверьте типичные причины слабой работы внутрипольного конвектора.

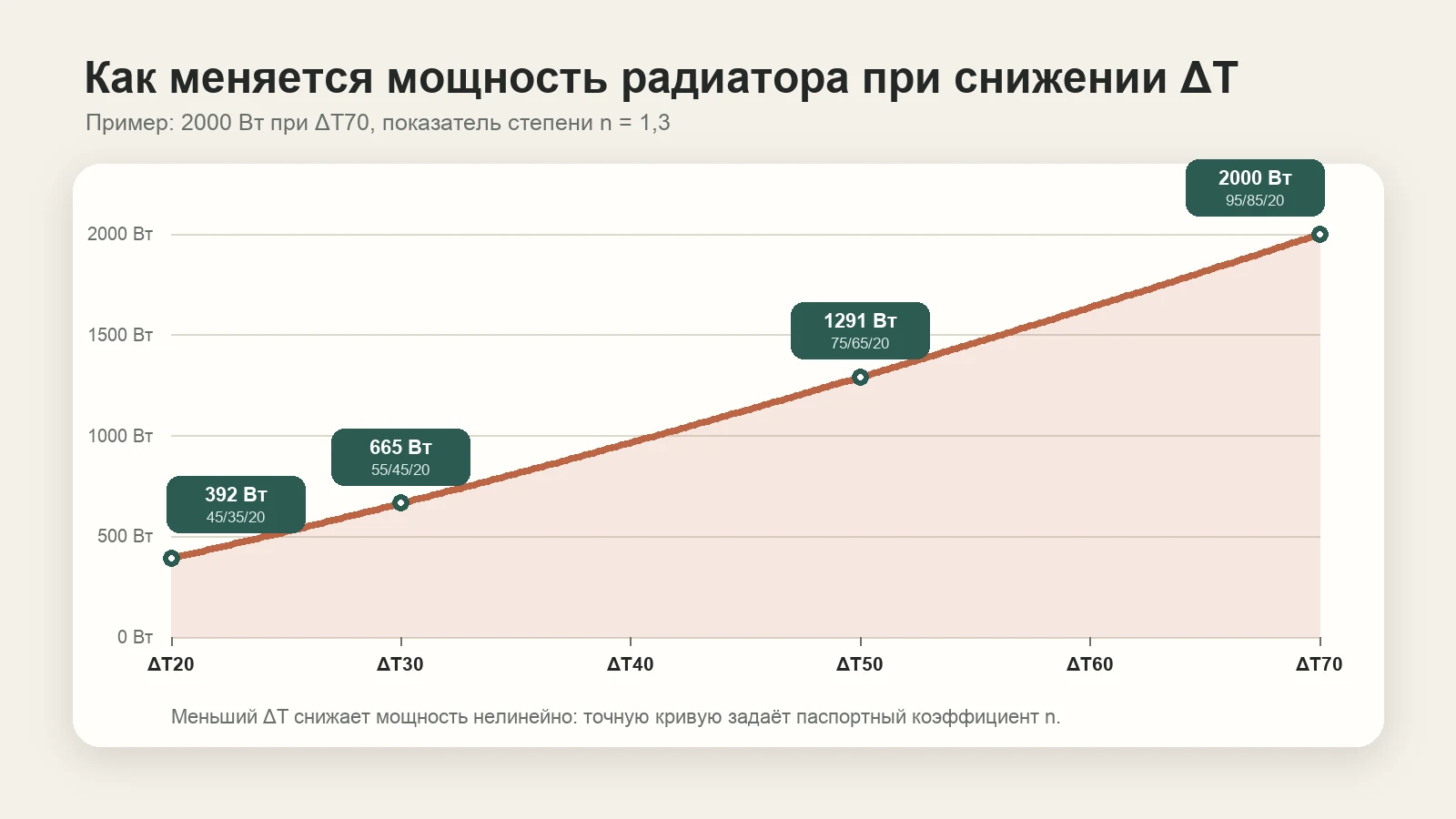

Пример для радиатора 2000 Вт при ΔT70
Ниже — расчётный пример с показателем n = 1,3. Он показывает масштаб изменения, но не заменяет данные выбранной модели.
| Реальный ΔT | Расчётная мощность | Доля от паспортных 2000 Вт |
|---|---|---|
| 70 | 2000 Вт | 100% |
| 50 | около 1290 Вт | около 65% |
| 40 | около 966 Вт | около 48% |
| 30 | около 665 Вт | около 33% |
| 20 | около 392 Вт | около 20% |
При режиме 55/45/20 такой прибор работает при ΔT30 и вместо 2 кВт даёт ориентировочно 0,67 кВт. Ошибка здесь почти трёхкратная. Если комнате действительно требуются 2 кВт, придётся увеличить площадь отопительного прибора, поднять температуру воды, уменьшить теплопотери или использовать другой тип теплоотдачи.
Почему правило «100 ватт на квадратный метр» часто ошибается
Удельная оценка может быть полезна только для очень предварительного сравнения похожих помещений. Реальные теплопотери зависят от наружной температуры, площади и сопротивления теплопередаче стен, окон и крыши, вентиляции, инфильтрации, углового положения и желаемой внутренней температуры.
Комнаты одинаковой площади могут отличаться в несколько раз:
- внутренняя спальня с одним небольшим окном;
- угловая гостиная с двумя наружными стенами;
- помещение с панорамным остеклением;
- комната под неутепленной кровлей;
- новый энергоэффективный дом с рекуперацией.
Сначала рассчитывают нагрузку помещения в ваттах при расчётной погоде, а уже затем набирают эту мощность радиаторами в реальном температурном режиме. Если начинать с «100 Вт/м²», а после умножать каталожные секции при другом ΔT, две приблизительные оценки создают не запас надёжности, а неизвестную ошибку.
Как температура котла или теплового насоса меняет выбор
Высокотемпературная система
Старые системы и некоторые котельные рассчитывались на 95/85 °C. При комнате 20 °C это ΔT70 — режим, который до сих пор встречается в паспортах российских радиаторов. В современной эксплуатации такая высокая температура используется не всегда: автоматика снижает подачу в межсезонье, а конденсационный котел эффективнее работает с более холодной обраткой.
Режим 75/65 °C
При 20 °C в комнате получается ΔT50. Если мощность была заявлена при ΔT70, её уже нужно пересчитать. Если европейская модель заявлена при ΔT50, это может быть её номинальная точка. Поэтому одинаковая подпись «1000 Вт» на двух сайтах ещё не означает одинаковый прибор.
Низкотемпературная система 55/45 или 45/35 °C
Такой режим характерен для эффективной работы тепловых насосов и может использоваться с конденсационными котлами. Низкая температура воды — не только ограничение. Для теплового насоса она обычно означает более высокий COP и меньший расход электричества: чем меньший температурный подъём должен создать компрессор, тем легче его работа. Универсального правила «плюс 2–3% на каждый градус» нет — точную зависимость проверяют по таблицам конкретной машины. Масштаб хорошо виден в официальном каталоге Daikin: для одной серии сезонный SCOP указан около 5,0 при воде 35 °C и около 3,7 при 55 °C, хотя реальные значения зависят от климата и режима.
Радиаторы при низкой температуре работают, но для той же нагрузки требуется существенно большая поверхность. Возможные решения:
- более длинный или высокий радиатор;
- больше секций или колонн;
- панельный прибор большей глубины;
- внутрипольный или настенный конвектор с вентилятором;
- сочетание радиаторов с тёплым полом;
- снижение теплопотерь здания.
Низкотемпературность не делает обычный радиатор несовместимым физически. Она меняет его мощность. Ограничением становятся доступный размер, стоимость и желаемая архитектура.
Сколько секций потребуется при ΔT30
Решим обратную задачу на реальной секции RIFAR BASE 500. В паспорте для неё указано 197 Вт при ΔT70 и n = 1,3. При ΔT30 одна секция отдаст примерно 197 × (30/70)^1,3 = 65 Вт. Если комнате требуется 1,2 кВт, при номинальном режиме арифметически достаточно семи секций: 1200 / 197 = 6,1, округляем вверх. При ΔT30 без дополнительных поправок получаем уже 19 секций: 1200 / 65 = 18,4.
Но длинный радиатор нельзя считать простым сложением одиночных секций. В техническом каталоге RIFAR для приборов из 14 секций и более приведён коэффициент p = 0,96, учитывающий влияние длины. С этой поправкой 19 секций дают около 1190 Вт — немного меньше требуемых 1,2 кВт, поэтому расчёт округляется до 20 секций. При ширине секции 80 мм это около 1,6 м без учёта присоединительной арматуры.
Такой результат не означает, что нужно автоматически заказывать один двадцатисекционный прибор. Для длинных радиаторов критичны допустимое число секций, схема подачи воды, крепления и распределение потока; паспорт серийных BASE указывает диапазон до 14 секций и советует обращаться к специалистам при большей длине. На практике разумнее сравнить два радиатора, более крупную модель, вентиляторный конвектор, тёплый пол и снижение теплопотерь — уже по стоимости, шуму и доступному месту.
Подбор под проект
Готовы обсудить ваш проект?
Отправьте список моделей, пожелания или смету – мы проверим цены, сроки поставки и предложим подходящие альтернативы.
Влияет ли схема подключения
Да, потому что вода должна распределиться по всему прибору. Но универсальное правило «нижнее подключение всегда отнимает 15%» ненадежно. Современный радиатор с заводским нижним подключением может иметь внутреннюю трубку, встроенный клапан и свою испытанную схему. У другой модели подключение снизу к крайним секциям даст иное распределение.
Используйте коэффициенты только из паспорта конкретного радиатора. Если номинал испытан при движении воды сверху вниз, а на объекте выбрана другая схема, нужно проверить допустимость и поправку производителя. Для длинных и высоких приборов это особенно важно: неправильная подача способна оставить часть поверхности заметно холоднее.
Признаки проблемы с распределением:
- первые секции горячие, дальние существенно холоднее;
- верх или дальний коллектор не прогревается после удаления воздуха;
- радиатор греется неравномерно при открытом клапане;
- после изменения расхода картина заметно меняется.
Неравномерная температура не всегда означает ошибку: вода обязана остывать, отдавая тепло. Диагностическим признаком является не сама разница подачи и обратки, а несоответствие проектному режиму, холодные зоны и недостаток тепла в комнате.
Что ещё уменьшает фактическую теплоотдачу
Недостаточный расход воды
Если термостатический клапан слишком мал, настройка предварительного регулирования закрыта, насос не обеспечивает напор или система разбалансирована, горячей воды через прибор проходит недостаточно. Средняя температура радиатора падает, а вместе с ней и мощность. Полностью открыть термоголовку полезно для диагностики, но это не заменяет гидравлической настройки.
Число 360 кг/ч из паспорта RIFAR можно проверить через тепловой баланс воды: Q = G × c × Δtводы. Если прибор отдаёт 2000 Вт при таком расходе, вода остывает примерно на 4,8 К. В реальной системе меньший расход создаёт больший перепад между подачей и обраткой, снижает среднюю температуру прибора и его мощность. При фиксированной подаче 75 °C и показателе n = 1,3 масштаб выглядит так:
| Перепад на радиаторе | Средняя вода | ΔT относительно комнаты 20 °C | Мощность относительно режима ΔT50 |
|---|---|---|---|
| 5 К | 72,5 °C | 52,5 | около 106% |
| 10 К | 70 °C | 50 | 100% |
| 15 К | 67,5 °C | 47,5 | около 94% |
| 20 К | 65 °C | 45 | около 87% |
Это иллюстрация влияния расхода при неизменной подаче, а не готовая настройка клапана. Требуемый расход для заданной нагрузки можно оценить обратной формулой G = Q / (c × Δtводы): для 2 кВт нужно примерно 172 кг/ч при перепаде 10 К или 86 кг/ч при перепаде 20 К. Окончательную настройку получают совместным тепловым и гидравлическим расчётом, потому что при изменении расхода одновременно меняются и перепад, и мощность радиатора.
Воздух в верхней части
Воздушная пробка не даёт воде заполнить часть прибора. Обычно верх остаётся холодным, может быть слышно журчание. Воздух удаляют предусмотренным краном при соблюдении инструкции; постоянное повторение проблемы требует поиска причины в системе, а не ежедневного стравливания.
Ниша, экран и мебель
Радиатор передаёт значительную часть тепла движущемуся воздуху. По мере перекрытия потока риск потерь обычно растёт в такой последовательности: открытый прибор; глубокий подоконник над ним; редкая решётка; короб с узкими входными и выходными щелями; почти сплошной экран и мебель вплотную. Важна не декоративная форма сама по себе, а свободный вход холодного воздуха снизу и выход нагретого сверху.
Универсального безопасного процента «живого сечения» для всех радиаторов нет: результат зависит от высоты, глубины ниши, расстояния до экрана и доли излучения. Если экран обязателен, его геометрию закладывают до подбора мощности и проверяют по данным изготовителя либо испытанием конкретной конструкции. Маленькая верхняя щель при большой нижней не решает проблему — воздуху нужен непрерывный путь через весь короб.
Ошибка в температуре воды
Температура на дисплее котла не всегда равна подаче у радиатора. Смесительный узел, длинная трасса, погодозависимая автоматика и одновременная работа других контуров меняют режим. Для диагностики измеряют подачу и обратку непосредственно у прибора или коллектора после выхода системы на установившийся режим.
Завышенная температура воздуха
Если расчёт выполнен для 20 °C, а пользователь поддерживает 24 °C, одновременно растут теплопотери здания и уменьшается температурный напор радиатора. Система получает двойную нагрузку. Желаемую температуру нужно задавать до подбора оборудования.
Почему «радиатор горячий, а в комнате холодно» не противоречие
Ощущение рукой не измеряет мощность. Поверхность 45–50 °C кажется горячей, но при низком ΔT небольшой дизайнерский радиатор может отдавать намного меньше расчётной нагрузки комнаты. Возможен и другой сценарий: прибор имеет достаточную мощность, но здание теряет больше тепла, чем предполагалось из-за открытой вентиляции, строительной влажности, дефектов утепления или холодной погоды ниже расчётной.
Разделите диагностику на две части:
- Сколько теряет помещение? Нужны ограждения, остекление, вентиляция и наружная температура.
- Сколько реально даёт прибор? Нужны модель, размеры, подача, обратка, температура комнаты, расход и схема подключения.
Только сравнение этих двух величин отвечает на вопрос, достаточен ли радиатор.
Как подобрать радиатор без двойной ошибки
До выбора модели
- Рассчитайте теплопотери каждой комнаты, а не только дома целиком, и задайте нужную температуру отдельно для спальни, гостиной и ванной.
- Определите температурный график котла или теплового насоса при расчётном морозе, а не его максимально возможную подачу.
- Рассчитайте ΔT радиатора для этих условий и проверьте, нужен ли арифметический или более точный расчёт напора.
При выборе прибора
- Возьмите мощность и показатель
nиз паспорта точной модели либо используйте таблицу производителя для нужного режима. - Подберите размер и количество приборов по пересчитанной мощности, затем проверьте схему подключения и требуемый расход воды.
- Учтите ниши, экраны, подоконники, шторы и мебель до фиксации размеров радиатора.
После монтажа
- Настройте клапаны и балансировку по гидравлическому расчёту, удалите воздух и полностью откройте термоголовку для первичной проверки.
- После выхода системы на устойчивый режим измерьте подачу, обратку и температуру комнаты.
- Сравните фактический прогрев с проектом: отсутствие течи подтверждает герметичность, но ничего не говорит о расчётной мощности.
Базовые критерии выбора собраны в статье «Как выбрать радиаторы отопления». Почему самый дешёвый расчёт по секциям может оказаться дорогим в эксплуатации, разобрано в материале об экономии на радиаторах. Для высоких приборов дополнительно учитывайте рекомендации по вертикальным радиаторам и стальным трубчатым моделям.
Вывод
Паспортная мощность — правильная, но условная величина. Она действует в указанной производителем точке. Чтобы понять реальную теплоотдачу, нужно пересчитать температурный напор, использовать показатель степени или таблицу конкретной модели, проверить расход и схему подключения.
Главная ошибка — одновременно использовать приблизительные теплопотери «по площади» и максимальную каталожную мощность при чужом температурном режиме. Надёжный подбор соединяет расчёт помещения и расчёт прибора в одних условиях.
Часто задаваемые вопросы
Что делать, если установленного радиатора не хватает?
Сначала измерьте температуру подачи, обратки и воздуха, полностью откройте термоголовку, удалите воздух и проверьте, прогревается ли вся поверхность. Затем пересчитайте паспортную мощность на фактический ΔT и сравните её с теплопотерями комнаты. Если прибор исправен, но мощности объективно мало, варианты — увеличить радиатор или добавить второй, поднять отопительную кривую в допустимых для источника пределах, применить вентиляторный прибор либо уменьшить теплопотери. Замена клапана или насоса помогает только тогда, когда причиной действительно был недостаточный расход.
Влияет ли повторная окраска на мощность радиатора?
Заводская мощность относится к прибору с его штатным покрытием. Один тонкий слой обычной неметаллизированной краски, как правило, влияет меньше, чем ошибка в ΔT или расходе, но считать изменение строго нулевым без испытания нельзя. Толстые многослойные покрытия и составы с металлическим пигментом могут менять излучательную составляющую. Краска также не должна перекрывать воздушные каналы, клапаны и соединения.
Что лучше при низкой температуре воды: алюминий или биметалл?
Название материала не даёт готового ответа. При одинаковом ΔT важны площадь поверхности, геометрия каналов и оребрения, паспортная мощность и показатель n конкретной модели. Алюминий хорошо проводит тепло, но это не означает автоматического преимущества любого алюминиевого радиатора над любым биметаллическим. Материал и рабочее давление выбирают по системе, а низкотемпературную эффективность сравнивают по ваттам при вашем ΔT.
