Два конвектора одной серии отдают почти одинаковые 1,2 кВт. Только модель длиной 1600 мм получает эту мощность на 100% управляющего сигнала вентилятора, а двухметровая — на 60%. В таблице Varmann для них указаны соответственно 31 и 25 дБ(A). Оба значения получены в одинаковых условиях, поэтому сравнение хорошо показывает практический смысл запаса: более крупный теплообменник позволяет не держать вентилятор на максимуме каждый морозный день.
Внутрипольный конвектор с вентилятором — это водяной теплообменник, через который принудительно проходит комнатный воздух. Основное тепло поступает из системы отопления; электричество нужно вентилятору и автоматике. Принудительный обдув резко повышает теплоотдачу компактного прибора, но приносит с собой шум, движущиеся детали и необходимость регулярной чистки.
Для жилой комнаты полезный запас — это способность покрыть расчётные теплопотери на заранее выбранной тихой или средней ступени при реальных температурах подачи и обратки. Максимальная скорость остаётся для сильного мороза, быстрого прогрева или необычно больших потерь. Абстрактные «плюс 20%» без температурного графика и скорости вентилятора такого результата не гарантируют.
| Вопрос | Короткий ответ |
|---|---|
| Откуда берётся тепло | Из горячей воды в медно-алюминиевом или другом водяном теплообменнике |
| Зачем нужен вентилятор | Он увеличивает расход воздуха через ламели и переносит больше тепла в комнату |
| Греет ли прибор без электричества | Обычно остаётся естественная конвекция, но её мощность может быть в несколько раз ниже; смотреть таблицу конкретной модели |
| Почему шумит | Высокая скорость воздуха, вентиляторы и подшипники, решётка, мусор или передача вибрации на короб и пол |
| Нужен ли запас мощности | Да, если запас определен по мощности на комфортной скорости, а не добавлен вслепую к максимальной цифре |
| Всегда ли высота 90 мм хуже 110 мм | Нет; меньшая глубина ограничивает компоновку, но сравнивать нужно реальные таблицы мощности и шума конкретных размеров |

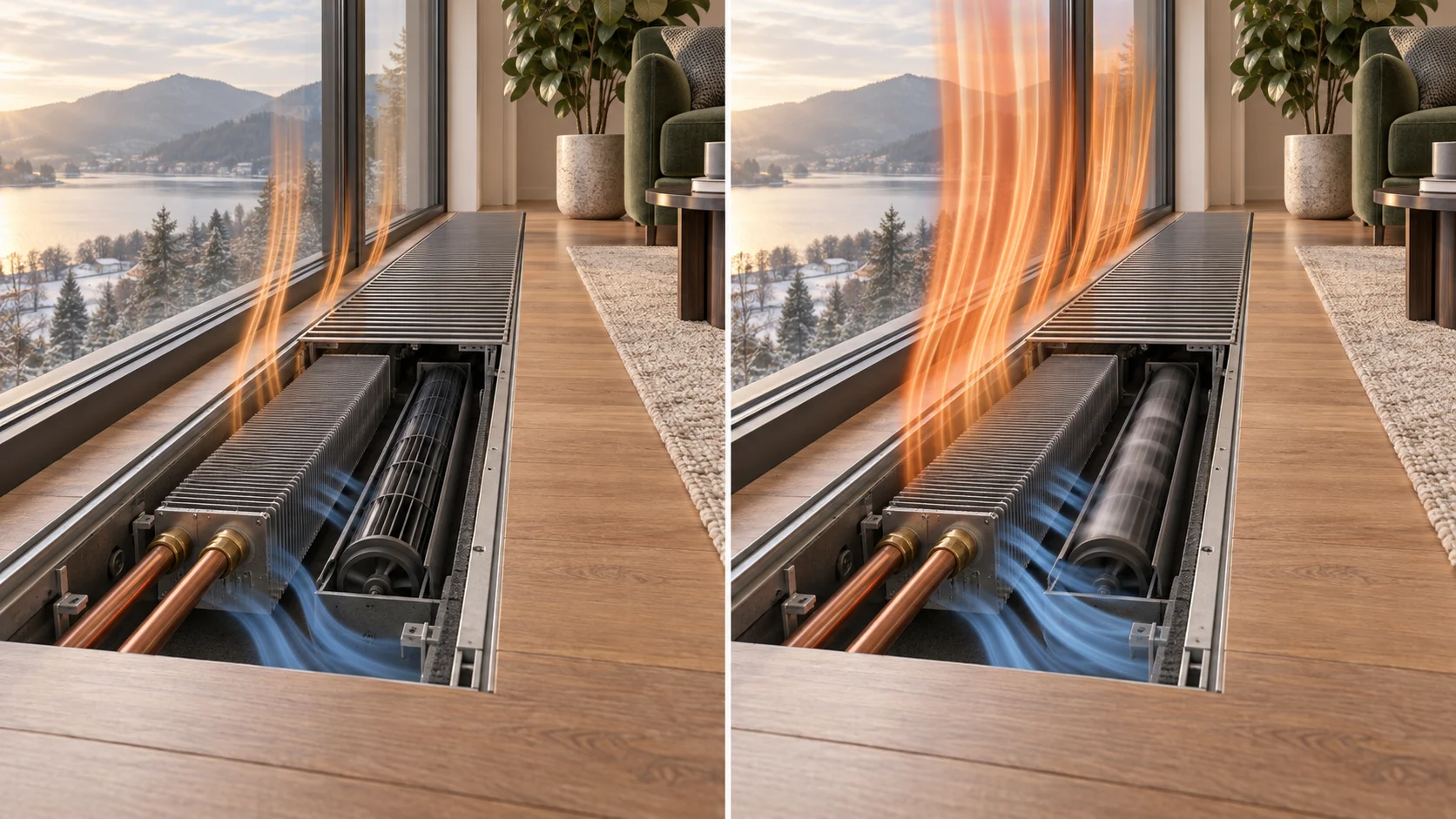

Как конвектор передаёт тепло комнате
В корпусе, утопленном в пол, расположен теплообменник: по трубкам течёт теплоноситель, а металлические ламели увеличивают площадь контакта с воздухом. Воздух, нагреваясь у ламелей, становится легче и поднимается через декоративную решётку. На его место снизу и сбоку поступает более холодный воздух. Так работает естественная конвекция.
В модели с вентилятором этот круговорот ускоряется принудительно. Если совсем коротко, переданное тепло зависит от того, сколько воздуха прошло через прибор и насколько этот воздух нагрелся. В инженерной записи это выглядит так:
Q ≈ ṁ × cp × (tвыхода − tвхода),
где ṁ — массовый расход воздуха, cp — его теплоёмкость, а разница температур показывает, насколько воздух нагрелся в теплообменнике. Вентилятор увеличивает расход воздуха. При этом система стремится к новому равновесию: чем больше воздуха проходит за секунду, тем меньше он может нагреваться за один проход, но суммарный перенос тепла обычно возрастает.
Мощность ограничена не только вентилятором. Важны температура воды, её расход, площадь и конструкция теплообменника, температура воздуха, чистота ламелей и свободный проход через решётку. Поэтому большая электрическая мощность двигателя не равна большой тепловой мощности, а высокая скорость сама по себе не исправляет слишком холодный теплоноситель или маленький теплообменник.

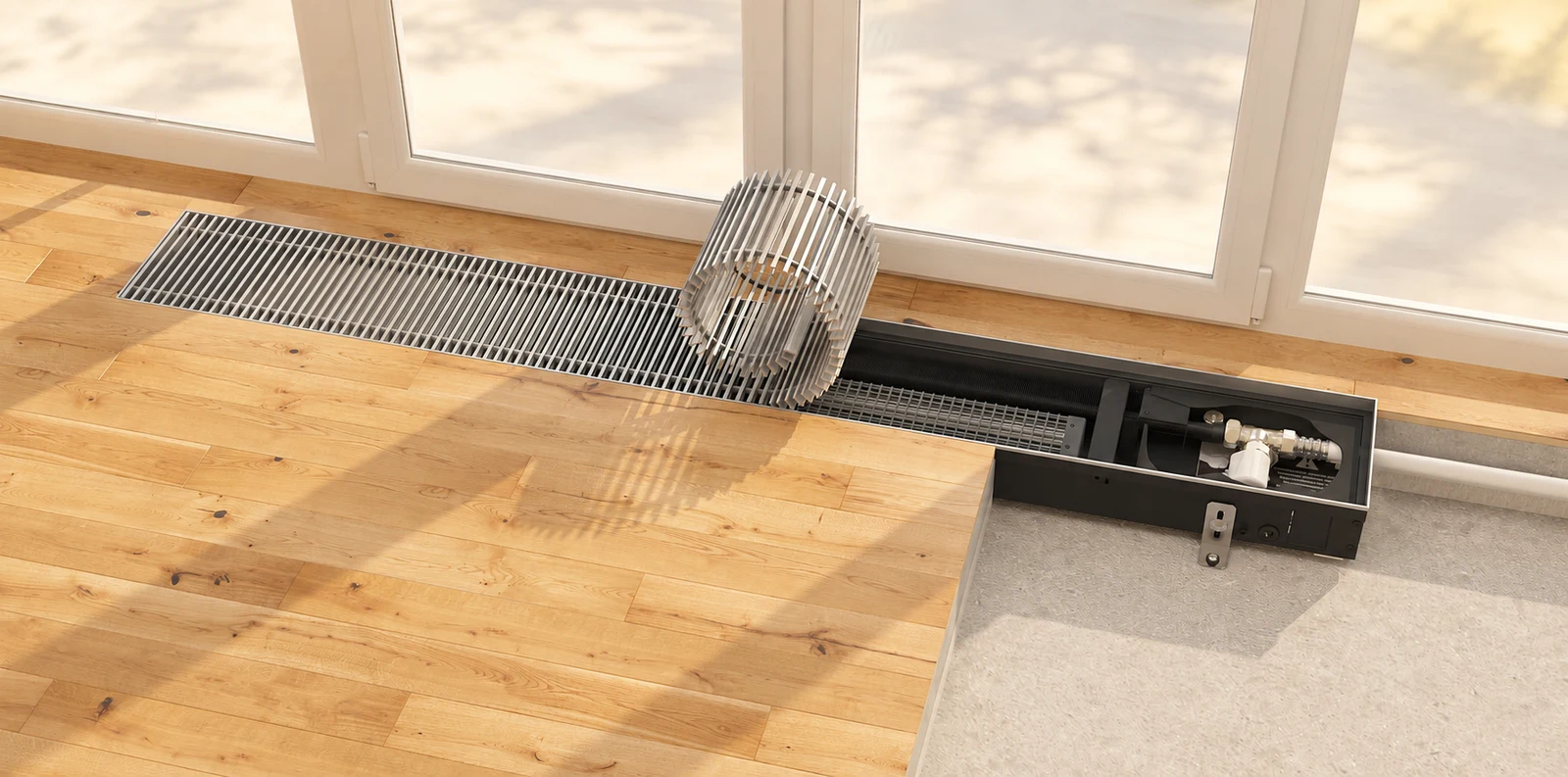

Зачем конвектор ставят перед панорамным окном
Большое остекление создаёт две связанные проблемы. Во-первых, через стеклянную конструкцию помещение теряет тепло. Во-вторых, внутренняя поверхность окна зимой холоднее комнатного воздуха, и рядом с ней возникает нисходящий холодный поток. Человек воспринимает его как сквозняк даже при приемлемой средней температуре в комнате.
Размещённый вдоль окна конвектор формирует восходящий тёплый поток, который частично компенсирует охлаждение у стекла. Но термин «тепловая завеса» не означает непроницаемую стену воздуха. Результат зависит от длины прибора, температуры теплоносителя, скорости вентилятора, высоты остекления, расстояния до стекла и движения воздуха в комнате.
В хорошо утеплённом помещении конвектор может быть единственным прибором. При большой площади, высоком втором свете или низкотемпературной системе его часто дополняют тёплым полом, радиаторами или другими источниками. Подходящую схему определяет расчёт теплопотерь и распределения температур по помещению.
Как связать длину конвектора с шириной окна
Для равномерной тепловой завесы прибор стараются расположить вдоль как можно большей части активного остекления. Часто встречающийся ориентир «70–90% ширины» годится только для предварительной компоновки: один и тот же процент даст разный результат у невысокого стеклопакета и шестиметрового фасада, в Москве и Краснодаре, при 75/65 и 55/45. Если трёхметровое окно перекрывает конвектор длиной 2000 мм, в проекте остаётся метр остекления вне активной зоны прибора; нужно проверить, не появятся ли там холодный нисходящий поток и конденсат. При сложном фасаде иногда лучше поставить несколько секций, чем пытаться компенсировать короткую нишу максимальными оборотами.
Мощность проверяют отдельно от длины. Для быстрой оценки только потерь через окно используют Q = S × U × ΔT. Например, окно 3 × 2,5 м площадью 7,5 м² при коэффициенте теплопередачи всей конструкции U = 1,0 Вт/(м²·К), температуре внутри +20 °C и снаружи −22 °C теряет около 7,5 × 1,0 × 42 = 315 Вт. Это ещё не теплопотери комнаты: к результату добавятся наружные стены, мостики холода, вентиляция и инфильтрация. Но расчёт сразу показывает, из каких исходных данных должна появиться требуемая мощность, а не просто «100 Вт на квадратный метр».
Насколько вентилятор увеличивает мощность
Разница может быть многократной. В открытой таблице Varmann Qtherm Eco 180 мм шириной и 90 мм высотой прибор длиной 2000 мм при режиме воды 75/65 °C и температуре комнаты 20 °C имеет следующие значения:
| Режим | Мощность при 75/65/20 | Оценка при 55/45/20 | Заявленный уровень звукового давления |
|---|---|---|---|
| Естественная конвекция, вентилятор выключен | 249 Вт | — | — |
| 40% управляющего сигнала вентилятора | 923 Вт | ≈ 520 Вт | менее 22 дБ(A) |
| 60% | 1232 Вт | ≈ 700 Вт | 25 дБ(A) |
| 80% | 1483 Вт | ≈ 840 Вт | 30 дБ(A) |
| 100% | 1633 Вт | ≈ 920 Вт | 32 дБ(A) |
Первый столбец мощности — опубликованные данные одного типоразмера, а второй — не заводское испытание, а прозрачный пересчёт. В паспорте Qtherm Eco указан экспоненциальный коэффициент n = 1,12. Средний температурный напор уменьшается с 50 К при 75/65/20 до 30 К при 55/45/20, поэтому Q55/45 ≈ Q75/65 × (30/50)^1,12, то есть примерно 56% исходной мощности. Для заказа всё равно нужна таблица или расчёт производителя для точного артикула, расхода воды и режима вентилятора.
Производитель уточняет условия акустического измерения: помещение 100 м³, расстояние 2 м и время реверберации 0,5 секунды. В вашей комнате результат изменят отделка, ниша, решётка, мебель, монтаж и фоновый шум. Разница 6 дБ — не косметическая: звуковое давление различается примерно вдвое, а интенсивность звука — примерно в четыре раза, хотя субъективная громкость от этого не становится автоматически «вдвое больше».
Для масштаба: действующий СанПиН 1.2.3685-21 устанавливает для жилых комнат эквивалентный и максимальный уровни 40 и 55 дБА днём, 30 и 45 дБА ночью — эти значения приводит Роспотребнадзор. Это норматив для общего шума в реальном помещении при установленной методике измерения, а не допустимая каталожная цифра отдельного конвектора. Поэтому 25 и 31 дБ(A) позволяют сравнить две модели в одинаковом тесте, но сами по себе не доказывают соответствие спальни ночной норме.
Таблица показывает важный принцип: последние проценты мощности могут требовать заметного увеличения скорости и шума. Поэтому значение «1633 Вт» без пометки 100% оборотов говорит о комфорте меньше, чем полная таблица по ступеням.
Как понимать «номинальную мощность»
У водяного конвектора нет одной мощности, существующей независимо от условий. В каталоге рядом с ваттами должны быть указаны как минимум:
- температура воды на подаче и обратке;
- температура воздуха в помещении;
- скорость или управляющий сигнал вентилятора;
- размер и точный артикул прибора;
- условия измерения шума, если он заявлен.
Конвектор, выдающий 1500 Вт при 75/65/20, при графике 55/45/20 отдаст меньше тепла. Чем меньше разница между средней температурой воды и комнатным воздухом, тем меньше тепловой поток. Это особенно важно для конденсационных котлов, тепловых насосов и погодозависимой автоматики, которые часто работают на более низких температурах.
Значения разных скоростей тоже сравнивают раздельно. Полноценный подбор для жилой комнаты требует таблицы по режимам: одна максимальная цифра не показывает, хватит ли прибора на приемлемой по шуму ступени.
Проверьте и способ регулирования. У Qtherm Eco паспорт предусматривает плавное изменение скорости, поэтому автоматика может удерживать промежуточную рабочую точку. В серии с двумя или тремя фиксированными ступенями такого выбора нет: ближайшая нижняя скорость может не давать нужной мощности, а следующая — уже быть заметной по шуму. Надписи «три скорости» и «плавное управление» описывают разный пользовательский опыт даже при одинаковых максимальных ваттах.
Таблица предполагает расчётный расход теплоносителя. Если клапан прикрыт, ветка не сбалансирована или насосу не хватает напора, температура обратки и средняя температура воды изменятся — вместе с ними снизится теплоотдача. При пусконаладке полезно измерить подачу и обратку на работающем приборе, проверить расход или настройку клапана и только после этого разбираться со скоростью вентилятора.
Какой запас мощности действительно нужен
Сначала рассчитывают проектные теплопотери помещения при расчётной наружной температуре. Затем выбирают рабочие температуры системы — например, 75/65/20 или 55/45/20 — и допустимый повседневный режим вентилятора. После этого находят в таблице производителя типоразмер, который покрывает нагрузку на выбранной ступени.
Пример. Комнате по расчёту требуется 1,2 кВт. При 75/65/20 двухметровая модель даёт 1,232 кВт на 60% и 1,633 кВт на 100%. На средней ступени запас составляет всего 32 Вт, или около 2,7%: это подбор впритык, а не полноценный резерв. При 55/45/20 расчётная оценка падает примерно до 700 Вт на 60% и 920 Вт даже на максимуме. Здесь уже не поможет переход на более шумную скорость — нужен другой типоразмер, более высокая температура воды или второй источник тепла.
Ещё нагляднее сравнение в той же серии и тех же температурных условиях:
- Qtherm Eco 180 × 90 × 1600 мм: 1241 Вт на 100%, заявлено 31 дБ(A);
- Qtherm Eco 180 × 90 × 2000 мм: 1232 Вт на 60%, заявлено 25 дБ(A).
Мощность почти одинаковая, но более длинный прибор достигает её на меньшей скорости, а разница в опубликованном звуковом давлении составляет 6 дБ. Это не доказывает, что длинная модель всегда нужна: она дороже, занимает больше ниши и может иметь другие ограничения. Но пример точно показывает, за что платит заказчик, выбирая теплообменник с запасом по длине и площади.
Почему нельзя просто добавить 20 или 30 процентов
Процентный запас без исходных условий может быть бесполезен. Если исходная мощность взята на максимальной скорости при 75/65/20, а система реально работает при 55/45/20, даже 30% могут не компенсировать температурную разницу. И наоборот, завышенный прибор в хорошо рассчитанной системе может неоправданно увеличить стоимость и ширину ниши.
Правильная формулировка задания выглядит так: «обеспечить 1,2 кВт при 55/45/20 на скорости не выше 60%, максимальный режим использовать как резерв». Тогда несколько моделей можно сравнить по одной задаче.
Почему неглубокому конвектору приходится сильнее дуть
Уменьшение высоты корпуса ограничивает пространство для теплообменника, вентиляторов и прохода воздуха. Чтобы снять требуемое количество тепла с компактного объёма, конструктор может увеличить длину, ширину, плотность ламелей, число вентиляторов или скорость потока. Более высокая скорость воздуха повышает риск аэродинамического шума и чувствительность к загрязнению.

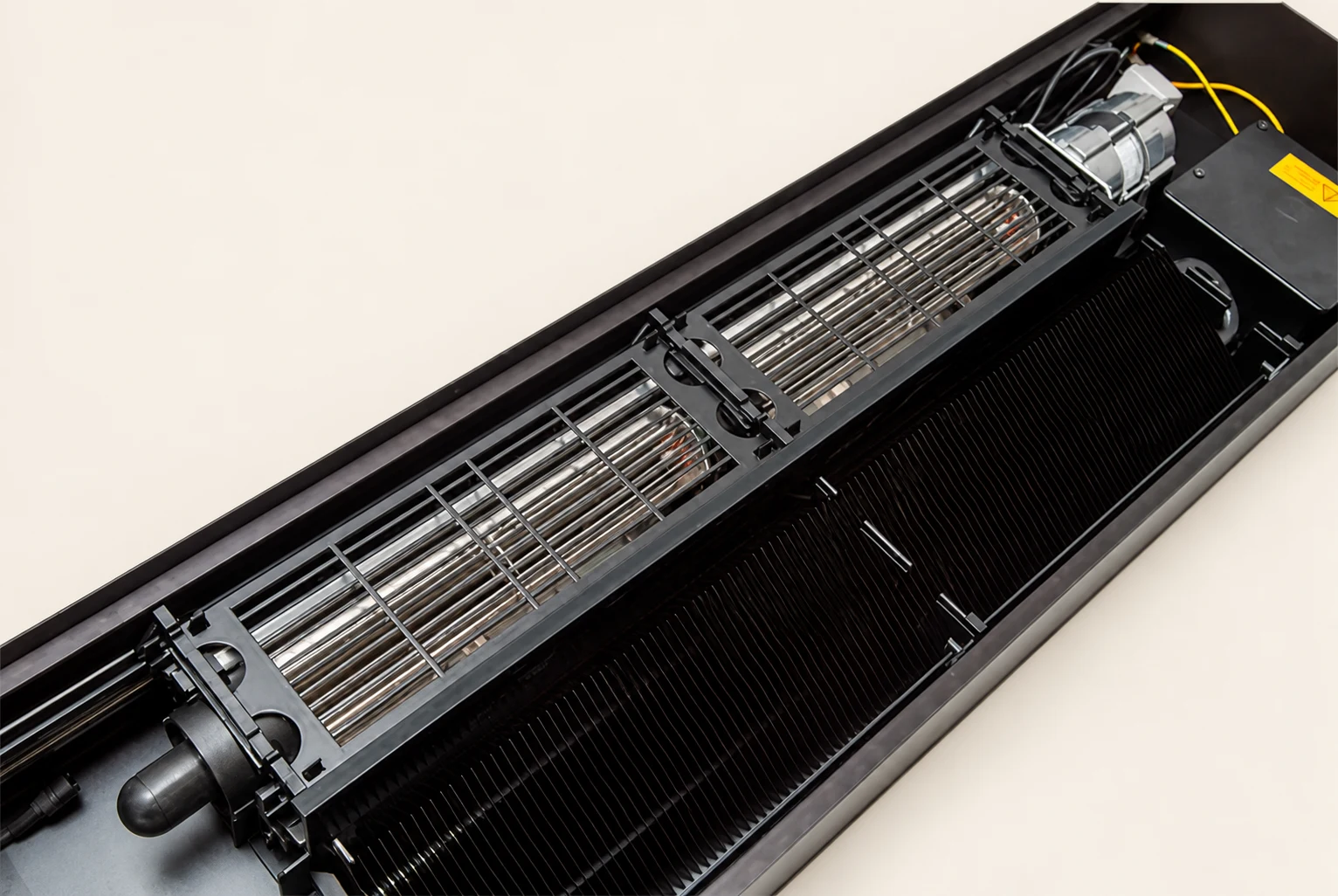

Высота действительно ограничивает компоновку, но не предопределяет результат: важна вся геометрия прибора. У Möhlenhoff вентиляторные модели есть и высотой 110 мм — QSK, и 90 мм — QSKS, и 66 мм — QSKM. Поэтому при малой глубине пола выбор не сводится к одной высоте: длина, ширина, площадь теплообменника, конструкция вентилятора и решётки могут компенсировать часть ограничений.
При ограниченной глубине пола особенно важны данные нужного типоразмера на выбранной скорости и при вашем температурном графике. Сопоставимые значения шума, а при возможности и прослушивание образца, дают больше информации, чем формулировка «практически бесшумный».
Откуда появляется шум
Первый источник — сам воздух. Проходя через узкие каналы, ламели и решётку, он создаёт ровный широкополосный шелест; с ростом скорости и числа препятствий звук становится заметнее. Причины часто вполне бытовые: нештатная решётка с другим живым сечением, штора поверх прибора, кромка напольного покрытия или оставшийся в коробе строительный мусор.
Второй источник — механика и вибрация. Исправный вентилятор звучит ровно, а биение, стрекотание или скрежет обычно связаны с мусором, касанием крыльчатки, износом либо деформацией. Двигатель также может передавать колебания коробу, стяжке и решётке, превращая большую поверхность в резонатор. В паспорте Varmann Qtherm Eco, например, указаны резиновые виброопоры, но перекос короба, жёсткое касание деталей или незакреплённая решётка способны испортить акустику уже после монтажа.
Третий фактор — сама комната и метод измерения. Звуковая мощность источника и звуковое давление в точке — разные величины; на вторую влияют расстояние, объём помещения и звукопоглощение. Значения из двух каталогов имеет смысл сопоставлять только при одинаковых единицах и близких условиях испытания. В тихой спальне тот же прибор будет заметнее, чем в гостиной с вентиляцией и обычным бытовым фоном.
Сколько электроэнергии потребляет водяной конвектор
Вентилятор не превращает электричество в основную тепловую мощность, как электрический обогреватель. В приведённой таблице двухметровый Qtherm Eco имеет тепловую мощность до 1633 Вт, а максимальное потребление вентиляторов указано 11 Вт без учёта привода клапана. Эти величины нельзя делить для получения «КПД»: тепло приходит из котла или центральной системы, а электричество лишь обеспечивает перенос воздуха.
В проекте нужно предусмотреть питание, контроллер, термостат и доступ к соединениям. В стандартном исполнении конкретного прибора может использоваться низковольтный вентилятор и сетевой блок управления; требования зависят от серии. Для влажной зоны выбирают специальное исполнение с подходящей электрозащитой, предусмотренным производителем размещением источника питания и, если требуется, дренажом. Само по себе питание вентилятора от 24 В ещё не делает стандартную модель пригодной для мокрой зоны.
Недостатки конвектора с вентилятором
Зависимость от питания и управления. При отключении электричества водяной теплообменник обычно продолжит отдавать часть тепла естественной конвекцией, но эта часть может быть небольшой. В примере Varmann это 249 Вт без вентилятора против 1633 Вт на максимальной скорости.
Шум. На умеренной скорости качественный прибор может быть мало заметен, однако абсолютной тишины при работающем вентиляторе нет. Ошибка подбора заставляет использовать высокую ступень постоянно.
Обслуживание. Пыль, шерсть и мелкий мусор оседают в коробе и на ламелях. Решётка должна сниматься, а теплообменник и вентиляторы — оставаться доступными для чистки и ремонта.
Более сложная автоматика. К водяным соединениям добавляются питание, контроллер, датчик или комнатный термостат, иногда привод клапана и система управления зданием. Ошибка в логике может оставить горячий теплообменник без обдува или вентилятор — работающим без нужды.
Цена и требования к монтажу. Помимо самого прибора оплачиваются ниша, чистовая окантовка, решётка, гидравлическая обвязка, электрика и регулирование. Исправление перекошенного короба после готового пола обходится дороже, чем проверка на этапе стяжки.
Как выбрать конвектор до заливки пола
До проекта
- Начните с теплопотерь помещения: в расчёте должны быть остекление, наружные стены, вентиляция и расчётная температура на улице.
- Сразу определите температуры подачи, обратки и воздуха в комнате. Мощность котла сама по себе ничего не говорит о теплоотдаче выбранного конвектора.
- Решите, какую роль играет прибор: полностью отапливает комнату, убирает холодный поток у стекла или работает вместе с тёплым полом.
При выборе модели
- Задайте комфортную повседневную скорость и ищите типоразмер, который покрывает нагрузку именно на ней. Максимум должен оставаться резервом.
- Сопоставляйте шум при одинаковой методике измерения; если спальня особенно тихая, полезно заранее послушать образец на нужной ступени.
- Проверьте доступные длину, ширину и глубину ниши, место под подключения, тип решётки и её влияние на характеристики прибора.
На стройке
- Заранее увяжите клапаны, балансировку, воздухоотвод, питание, контроллер и доступ к теплообменнику и вентилятору.
- Для входной группы, зимнего сада или влажной зоны подберите соответствующее исполнение, а при необходимости — дренаж.
- До укладки чистового пола выставьте короб по уровню и защитите его от раствора и мусора: позднее исправление геометрии и посторонних призвуков обходится намного дороже.
Другие сценарии размещения разобраны в материале о внутрипольных конвекторах для панорамных окон. Как температурный режим меняет мощность любого водяного прибора, подробно объясняется в статье о реальной мощности радиатора.
Вывод
Вентиляторный внутрипольный конвектор позволяет получить значительную теплоотдачу из невысокого прибора и сформировать тёплый поток вдоль остекления. Цена компактности — шум, электрическая часть, обслуживание и более строгие требования к подбору. Оценивать нужно не максимальную цифру в ваттах, а полную рабочую точку: размер, температуры воды и воздуха, скорость вентилятора и звук.
Оптимальный запас мощности — это когда расчётная нагрузка покрывается на комфортной ступени, а максимум остаётся резервом. Особенно внимательно так подбирают неглубокие модели, но высота сама по себе не определяет качество: окончательный ответ дают таблицы конкретного производителя.
Часто задаваемые вопросы
Поднимает ли конвектор пыль?
Любое движение воздуха переносит часть пыли. Интенсивность зависит от скорости, чистоты пола и обслуживания. Практический минимум — осмотр и уборка перед каждым отопительным сезоном; при наличии животных или близости входной двери проверять короб стоит чаще. Питание отключают, решётку снимают, короб и теплообменник аккуратно очищают пылесосом с мягкой щёткой или щелевой насадкой, не сминая ламели. Паспорт Varmann отдельно запрещает абразивные и химически агрессивные средства.
Нужен ли внутрипольный конвектор, если есть тёплый пол?
Не всегда. Тёплый пол может покрыть теплопотери хорошо утеплённого помещения, но его температура поверхности ограничена комфортом и типом покрытия, а реакция сравнительно медленная. Конвектор полезен для локальной компенсации холодного нисходящего потока у высокого остекления и быстрого увеличения мощности. Решение принимают по зональному расчёту, а не автоматически.
Можно ли установить конвектор с вентилятором во влажной зоне?
Можно, если производитель прямо предусматривает подходящее исполнение для таких условий. При подборе проверяют электрозащиту всего комплекта, размещение блока питания и автоматики, возможность попадания воды и необходимость дренажа. Эти требования лучше зафиксировать в проекте до устройства ниши: низковольтный вентилятор сам по себе не подтверждает пригодность стандартной модели для мокрой зоны.
