Для клапана M30 × 1,5 выбирайте головку с этой резьбой; для Danfoss RA/RTR — совместимое клипсовое крепление или предусмотренный адаптер. Для российского покупателя ниже есть примеры Ридан TR 84 и терморегулятора Яндекса, а также подбор для уже установленных Danfoss. В однотрубной квартире сначала проверьте байпас: при закрытии радиатора поток по стояку должен сохраняться.
Термоголовка и клапан выполняют разные задачи
Клапан изменяет расход воды через радиатор, головка нажимает на его шток в зависимости от температуры воздуха. У механической головки работает термочувствительный элемент, у электронной — привод и датчик. Цифры на шкале относятся к температуре комнаты, а не воды в батарее. Например, у Ридан TR 84 отметка «3» соответствует настройке около 20 °C.
Сначала выясните, установлен ли термостатический клапан. Наличие похожей пластиковой ручки ещё ничего не доказывает. Инструкция терморегулятора Яндекса отдельно показывает ручной и термостатический типы. Если требуется замена самого клапана, это работа с водяным контуром: её планируют с монтажником, включая отключение участка и проверку соединений.
Как самому определить крепление термоголовки
Начните с маркировки старой головки и клапана: сфотографируйте артикул и узел крепления. Если для осмотра нужно снять головку, снимайте только её крепление по инструкции изделия. Корпус клапана, трубные гайки и сальник со штоком остаются на месте — это водяная часть.
| Крепление | Как распознать | Что выбрать |
|---|---|---|
| M30 × 1,5 | Наружная резьба номинально 30 мм, шаг 1,5 мм. | Головку M30 × 1,5 с подходящей областью применения; у Ally — комплектный адаптер M30. |
| M28 × 1,5 | Наружная резьба номинально 28 мм; встречается у Herz, MMA, Comap. | Прямую головку M28 либо адаптер выбранной электронной головки. |

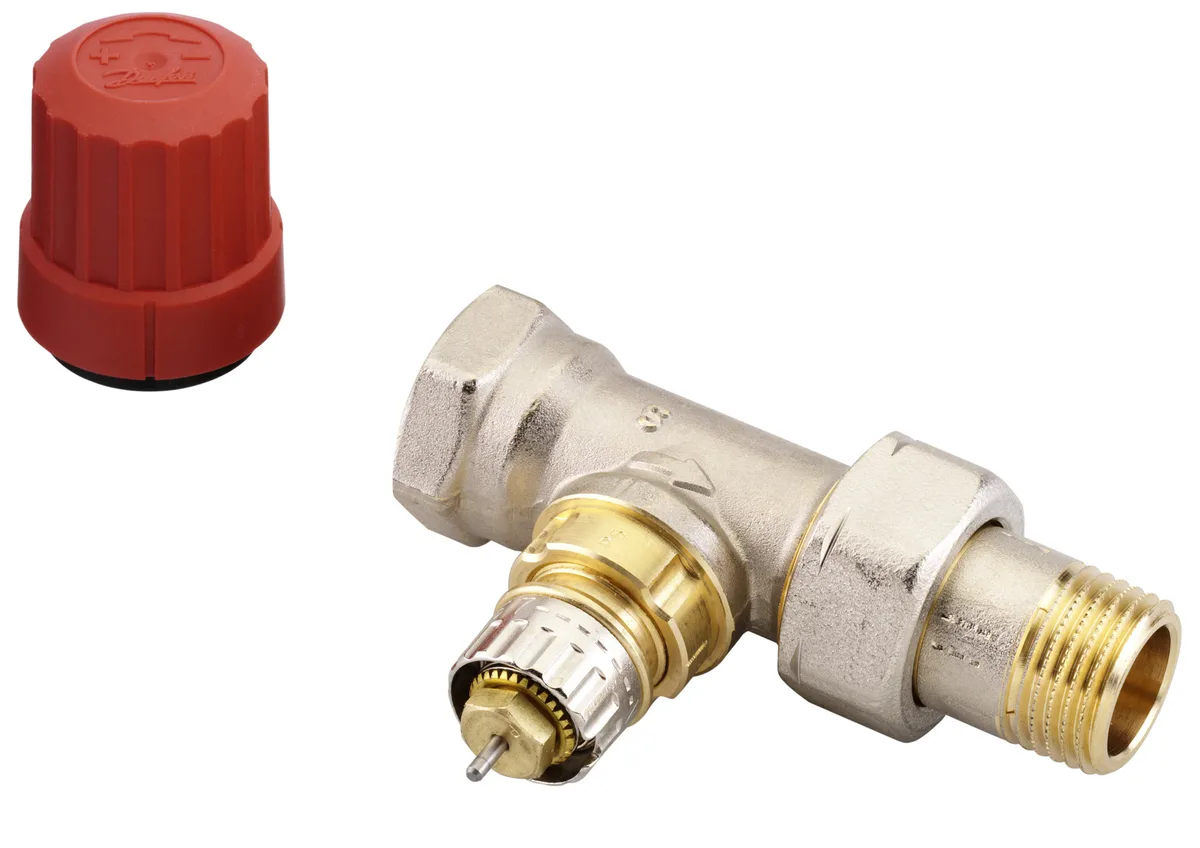

| Danfoss RA | Зажимное/защёлкивающееся крепление семейства RA, не M30. | Головку RA или адаптер RA для выбранного термостата. |
| Danfoss RAV | Посадочный диаметр примерно 34 мм по схеме Danfoss. | Адаптер RAV; размер измеряют по посадке клапана. |
| Danfoss RAVL | Посадочный диаметр примерно 26 мм по схеме Danfoss. | Адаптер RAVL; не путать с RAV или RA. |
| Danfoss RTD | Отдельное семейство; определить по маркировке и документам клапана. | Исполнение/адаптер RTD, а не RA по сходству названия. |
RAV или RAVL: измерьте штангенциркулем наружный диаметр посадочной шейки клапана в месте крепления снятой головки: около 34 мм — RAV, около 26 мм — RAVL. Эти размеры показаны в техописании Danfoss Ally. Измерение пластиковой ручки или гайки вместо посадки не поможет. Для резьбовых M28/M30 кроме диаметра нужен шаг: одним штангенциркулем его надёжно не определить.
У импортных головок, которые покупают в России, тоже важна версия: M30 × 1,5 встречается у IMI Heimeier K и Oventrop Uni LH. У Herz Mini есть исполнения M28 × 1,5 и M30 × 1,5. В таблице совместимости IMI показано и старое Oventrop M30 × 1,0: шаг 1,0 и 1,5 не взаимозаменяемы. При замене старой головки сохраняйте полный артикул, а не только марку.
Резьба головки и присоединение клапана к трубам — разные параметры. Например, у клапана RTR-G 15 из российского каталога Danfoss трубные соединения Rp/R 1/2, а головка крепится через клипсовое соединение RA/RTR. Поэтому фраза «головка на полдюйма» не описывает нужное крепление.
Примеры подбора для российского рынка
Начните с существующего клапана. Для новой механической головки и для умного терморегулятора могут понадобиться разные крепления. Ниже — проверенные примеры, которые помогают составить заказ.
| Что установлено | Пример решения | Нужен ли переходник |
|---|---|---|
| Клапан с M30 × 1,5 | Ридан TR 84, код 013G7084R; встроенный датчик. | У головки собственная гайка M30 × 1,5; для предназначенного ей клапана такой же серии переходник не требуется. |
| Старый клапан Danfoss RA/RTR с клипсовым креплением | В каталоге RTR 7090, код 013G7090, предусмотрен для RTR и старой RA. | Подходит напрямую по клипсовому соединению; TR 84 с гайкой M30 нельзя выбирать как прямую замену по сходству марки. |
| Термостатический клапан M30 × 1,5; нужно умное управление | Умный терморегулятор Яндекса. | Для большинства таких клапанов — напрямую. Для RA/RAV/RAVL/RTD и других посадок использовать таблицу и переходники Яндекса. |
Источники: Ридан TR 84, руководство TR 84, каталог Danfoss, стр. 7–8, Яндекс: подбор переходника. Каталог 2022 года помогает определить уже установленную арматуру; доступность старых артикулов уточняют у российского поставщика.
Danfoss Ally: что в комплекте и какие адаптеры докупить
Для уже купленного или выбранного Danfoss Ally полезна отдельная таблица. В русском техописании, редакция 11.2021 для 014G2463 указаны комплектные адаптеры RA, M30, Caleffi и Giacomini. Для полной коробки эти детали второй раз не покупают. Таблица относится к этому набору: при российской поставке другого артикула сверяют комплектность коробки, а не переносят её автоматически.
| Подключение клапана | Код адаптера Ally | Состав заказа для 014G2463 |
|---|---|---|
| Danfoss RA | 014G0251 | RA уже в базовом комплекте. |
| M30 × 1,5 (K) | 014G0252 | M30 уже в базовом комплекте; для головки с прямым M30 адаптер Ally не нужен. |
| Danfoss RAV / RAVL | 014G0250 | Отдельный набор для RAV/RAVL; выбрать элементы под найденную посадку. |
| Danfoss RTD | 014G0253 | Отдельный адаптер RTD. |
| M28 — MMA, Herz, Comap | 014G0264 | Отдельный адаптер для перечисленных семейств. |
| Orkli | 014G0257 | Отдельный адаптер Orkli; не заменять общим M28 только по диаметру. |
| Caleffi / Giacomini | 014G0263 | Оба адаптера уже входят в 014G2463; этот код указан для отдельного набора. |
Два примера подбора по документации. Клапан M30 × 1,5 + новая полная коробка Ally 014G2463: используйте её адаптер M30, покупать 014G0252 второй раз не требуется. Клапан Herz M28 + Ally 014G2463: нужен отдельный 014G0264, а комплектный M30 сюда не накрутится.
Коды в таблице относятся к Ally. Для терморегулятора Яндекса используют его комплект переходников и его схему совместимости. Адаптер одной системы не выбирают для другой только по диаметру клапана.
Однотрубный стояк: сначала найдите байпас
Байпас — путь для воды мимо радиатора. В обычной однотрубной квартире это перемычка между подачей и обраткой у радиатора: когда головка прикрывает клапан, поток продолжает идти по стояку. Если весь поток стояка проходит через радиатор и обходного пути нет, закрывающийся клапан может перекрыть отопление следующим квартирам. На такую схему терморегулирование не добавляют без переделки узла.
Осмотрите подводку: вода должна проходить мимо радиатора независимо от положения его клапана. Иногда обход находится в специальном узле и отдельной видимой перемычки нет. Если байпас не виден или схема непонятна, обратитесь в УК/ТСЖ либо обслуживающую отопление организацию. Отправьте фото подводки и попросите проверить тип системы, обходной путь и возможность установки регулирующего клапана без нарушения циркуляции стояка.
В русском каталоге для RTR-G, стр. 46 предусмотрен замыкающий участок между подающей и обратной подводками. Его размер и клапан выбирают по расчёту: перемычка любого сечения не подходит. Монтажник определяет состав переделки и необходимость отключения стояка, а обслуживающая организация — порядок работ на вашей системе.
Для нового узла у Ридан TR-N предназначен для двухтрубной системы, TR-G — для однотрубной. Это выбор по гидравлике, отдельный от крепления головки. Существующие Danfoss RTR-N/RTR-G проверяют по их собственной документации: схожие названия серий не заменяют проверку резьбы и исполнения.
Головка регулирует подачу тепла, а не повышает мощность радиатора. Если в комнате холодно даже с открытым клапаном, проверьте расход и температурный график. Для расчёта есть материал о мощности при вашем ΔT, для пределов оборудования — о рабочем и испытательном давлении.
Где расположить датчик температуры
Датчик должен измерять воздух комнаты. Штора, экран и нагретая труба рядом искажают показания. Для Ридан TR 84 рекомендовано горизонтальное расположение; за плотной шторой или экраном производитель предлагает TR 86 с выносным датчиком. Перед заказом оставьте доступ к шкале, а для электронной головки — к дисплею и батарейкам.
Для умного терморегулятора Яндекса нужен совместимый хаб Яндекса с Zigbee и калибровка после установки: это описано в инструкции подключения. Совместимость клапана не означает, что устройство подключится к любому имеющемуся хабу. Для выносного датчика механической головки заранее предусмотрите место и путь капиллярной трубки.
Можно ли заменить головку самому
Если меняется только головка на исправном совместимом термостатическом клапане, водяной контур не разбирают и воду не сливают. Снять крепление головки и поставить новую обычно проще, чем заменить клапан. Возможность самостоятельного монтажа зависит от инструкции: Яндекс описывает установку для пользователя, а Ридан для TR 84 требует квалифицированный персонал. Если непонятно, какая гайка относится к головке, покажите узел монтажнику.
Сам клапан, вставку, сальник или трубные соединения меняет специалист. Это работа с теплоносителем и последующей проверкой герметичности; в квартире с общим стояком её организуют через обслуживающую отопление организацию. Термоголовка не является сервисной заглушкой для снятия радиатора.
Что включить в спецификацию и запрос на подбор
- Артикул радиатора и клапанной вставки либо отдельного клапана; фотографии маркировки и подключения.
- Тип отопления и известные параметры системы; схема подводки. Неизвестные данные отметить отдельно.
- Артикул термоголовки, подключение и артикул адаптера, если он требуется.
- Прямой или угловой клапан, соединения с трубами и радиатором — если меняется водяная часть.
- Встроенный или выносной датчик, положение головки, наличие штор или экрана.
- Для электронного изделия: питание и необходимые устройства управления по его инструкции.
В заказе укажите головку, клапан и отдельно покупаемые аксессуары. Комплектный адаптер не нужно учитывать второй платной позицией. Так можно сравнить полную стоимость решения. Этот подход дополняет материал «Как сэкономить на радиаторах: сравниваем полную смету». Подбор радиатора и арматуры под проект доступен в разделе «Отопление» и на странице IRSAP TESI.
Частые вопросы
Любая головка M30 × 1,5 подходит к любому клапану с такой резьбой?
Для клапана M30 × 1,5 выбирают головку с этим подключением, если её изготовитель допускает нужное семейство клапанов. Кроме резьбы важны ход и положение штока. Головка M28 напрямую не подходит.
Можно поставить головку на обычный ручной вентиль?
Нужен совместимый термостатический клапан или вставка. Покупка головки и переходника сама по себе не меняет конструкцию ручного вентиля.
Danfoss RA и RAVL взаимозаменяемы?
Нет. RA и RAVL имеют разные посадки; у RAVL ориентир диаметра — 26 мм. Для Ally к RA относится 014G0251, к RAV/RAVL — набор 014G0250.
Почему радиатор остыл после установки термоголовки?
Он может остывать, когда в комнате достигнута заданная температура. Если тепла не хватает, монтажник проверяет установку головки, работу клапана и параметры системы. Не компенсируйте неправильный подбор постоянным повышением уставки.
Какая экономия будет после замены?
Одинаковый процент для всех квартир обещать нельзя. Результат зависит от прежнего регулирования, режима отопления, здания и способа учёта тепла. Цель подбора — совместимый комплект и управляемая температура комнаты.
Документы: Ридан TR 84/TR 86, монтаж TR 84, Danfoss: российский каталог 2022, Danfoss Ally, 11.2021, Яндекс: совместимость. Проверено 11.10.2026. Подбор ориентирован на российский рынок и замену установленной арматуры. Технический документ не подтверждает наличие товара на складе; комплектность поставки фиксируют при заказе.
